老机新装 INWINA1小钢炮佛系升级
作为一个爱折腾的小白，19年年初开始逐渐学会装机，也是做了很多功课，B站、Chiphell、张大妈（什么值得买）、数字尾巴、贴吧等都逛遍了，收获颇多。第一次写稿，还请圈内大佬轻喷，多多指教！这篇帖子也是分享一下自己的diy心得和回答许多Diyer都问过的一些问题。
Section I：前世今生
配置一览（更新了n多次后的样子）：
主板 : ROG Strix B450i Gaming
CPU : Ryzen5 2600
内存 : Gskill TrdentZ 3000 8G*2
SSD : PlextorM.2 M9PeGn 512GB
散热 : CoolerMaster 冰神G120 RGB
显卡 : ROG RX590 O8G Gaming
HDD : Seagate ST1000LX015 1T
HGST 7200 HTS721010A9E630 1T
风扇 : ID-COOLING DF-12025-ARGB*3
CoolerMaster MF 120R ARGB*2
电源 : USCorsair SF600 Gold
硅脂 : Thermal Grizzly Kryonaut/ShinEtsu 7921
天线 : 小辣椒wifi 蓝牙双频天线 SMA弯头内孔
Sata线 : 安费诺镀银线SATA3 6GB 18cm
Ps：作为学生党，不怎么打游戏，所以配置就比较佛系了，当时锐龙3系还没出，所以也算是那时比较主流的配置，怎么好看怎么配。装机不就是自我享受的过程嘛。
不多BB，有图有真相。（下图均为手机拍摄，见谅！）

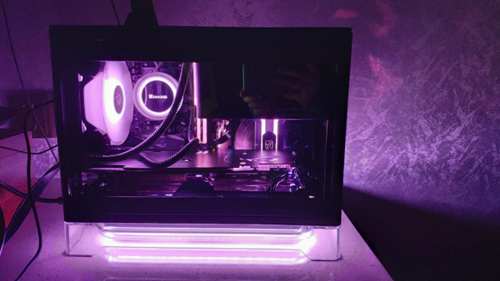

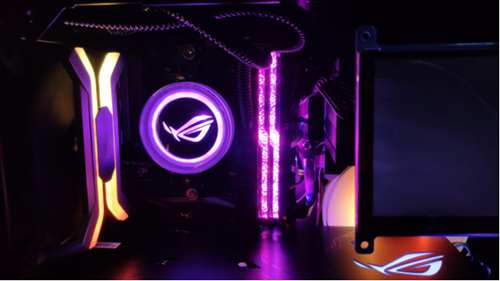

- 刚装完时，aura闪瞎眼 -

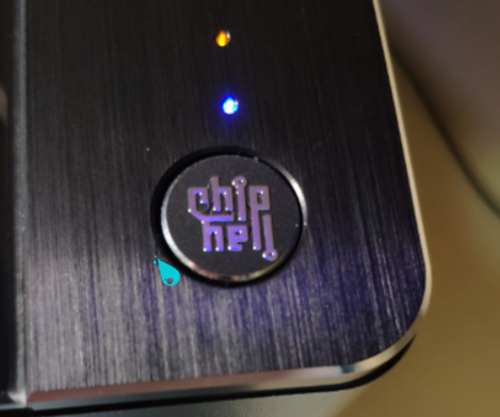

- 受到CHH大佬@fu.启发，贴上信仰帖 -
- 为了好看，水管走上方，这样不容易挡住幻光鸡 -
- 为了好看，把魔术师MF120s改到冷排上，有时候外观和散热是需要取舍的 -
- 受到B站大佬@微澈の日常启发，装上小屏幕 -

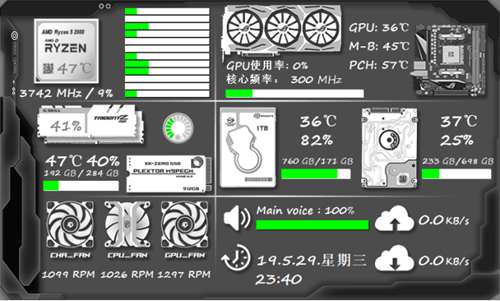

- 在B站大佬@゛烟火里的尘埃゛的帮助下，开始制作aida64监控 -

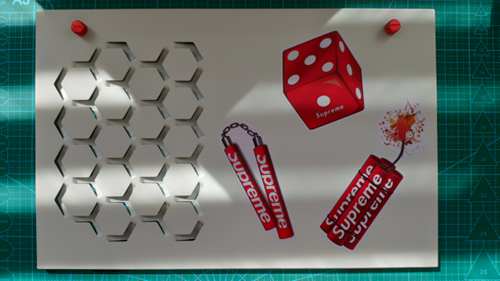

作为一个非设计专业的工科生，摸索了半个月，做出了这样一副底板，B450i主板logo就做了一周 。。。。。。。- -！非常感谢@゛烟火里的尘埃゛的细心指导，收获良多！

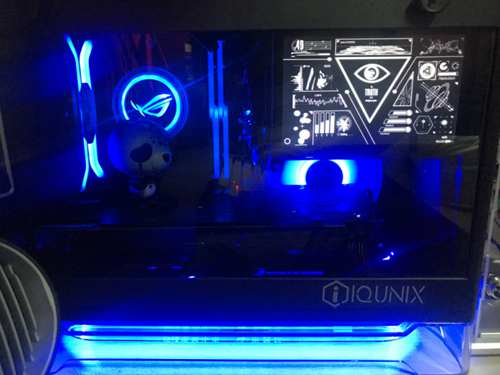

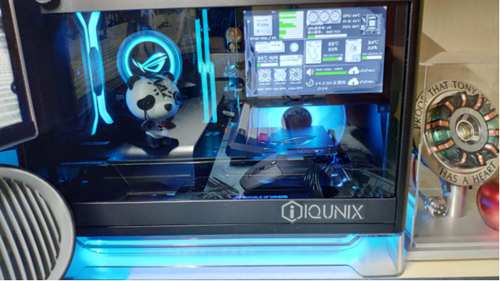

- 最终成品 -
没过多久，INWIN A1 plus发布了，更新了底部灯带，升级了金牌电源，提高了无线充电效率，仅仅这些升级当然吸引不了我！直到。。。。。。
- 群友@Mr.榆的桌面 -
- 孕育本次装机的罪恶根源 -
Ps：群友是什么？就是嘴里说着家境贫寒但又不断给你安利好东西的人。（真香！）
记得当初买A1一代为了图便宜，1199忍痛入了黑色，然而plus 要1480软妹币，让家境贫寒的我（真贫寒）望而却步。。。。。但是生命在于折腾，鲁迅有说过：得不到的永远在骚动。怎（xiang）么（duo）办（shou）？
有时候，你不逼自己一下，你都不知道自己有多少牛（bai）逼（jia）！
- 请忽略我的pink T-shirt。。。→_→！ -

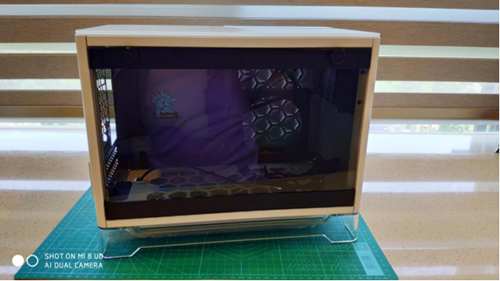

- 一白遮百丑是真的！ -
闲鱼是个好东西。。。。。。870带电源包邮（邮费都花了50）出了黑色，815（含部分邮费）入手无电源白色A1，相当于无损换机。。。。。吧，在黑色卖出之前，找淘宝js苦口婆心py了一个899全新白色无电源版，说给我留着，结果。。。。结果js果然不是浪得虚名的，真香899gg。后来全网询问，均无不带电源的版本了，不然怎么说闲鱼是个好东西呢。
有缘的是，卖我机箱的这个小哥哥还是我校友，耿直爽快，咸鱼号@啰啰啰嗦，感谢感谢！
下面，开始装！机！。。。。。。。。。。。。。吧！（附带小屏幕安装详细步奏）
我是一条无情的分割线 - -！
Section II：开搞！

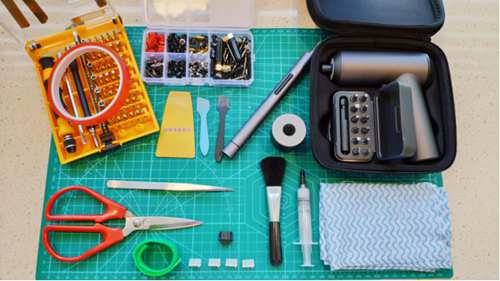

好马配好鞍，工具得齐全。
好了，谢谢大家的收看，记得点赞、收藏、投币，素质三连哦~
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
息怒息怒，不皮了。。。。。。
- 据说米家螺丝刀是装机标配？ -
- 装上饱经沧桑的Ryzen5 2600 -

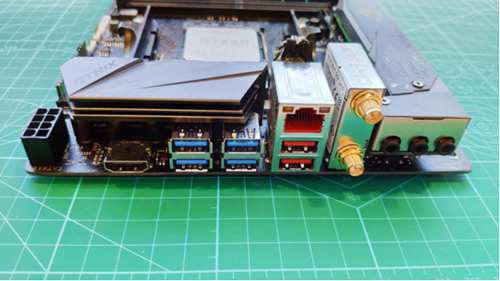

- I/O接口 -
作为配置不弱于X470i的旗舰主板，对比隔壁ROG B360i都配有一体化背板，B450i竟然被阉割了，这一点差评！虽然2600用不到板载HDMI口，但考虑到2400g等带核显的CPU，也算是多给了用户一个选择,这一设计可谓贴心，好评！其余配置CHH上有详细评测，我就不过多赘述，ROG的东西，贵是贵，作为一流大厂，做工也是杠杠的，香就对了！
- 拆掉m2散热和SupremeFX S1220A CIDEC（你猜我要干嘛） -
- 拆掉PCH散热 -

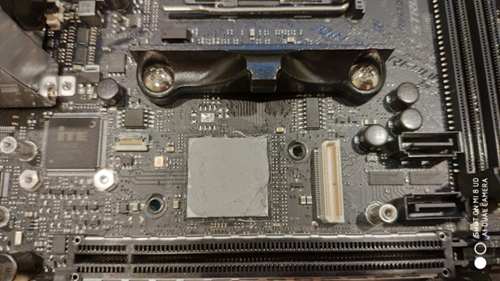

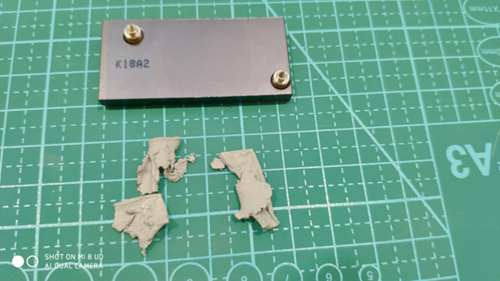

- 导热贴特写（真的像水泥） -

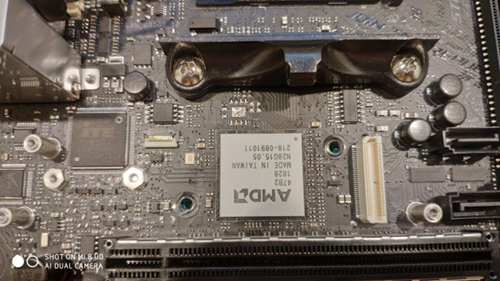

- 450芯片组特写 -
这板子用了快半年了，导热贴也有点旧了，当然也没有到该换的时候，只是好奇，然后想折腾。这玩意儿看起来真有点。。。。。不可描述。
- 图上旗舰水泥硅脂-ShinEtsu 7921 -
面积越小越不好涂，我尽力了。。。。

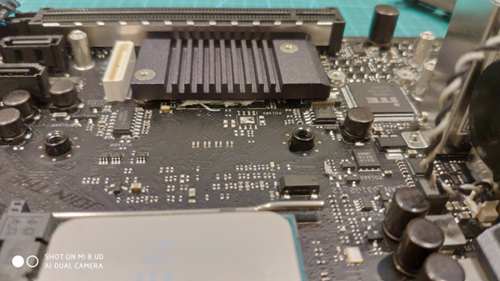

- 盖上散热片 -
看到被挤出来的硅胶。。。。脂，我就安心了。

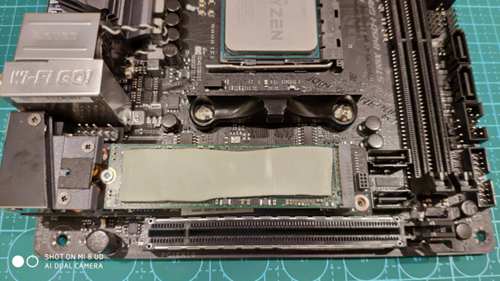

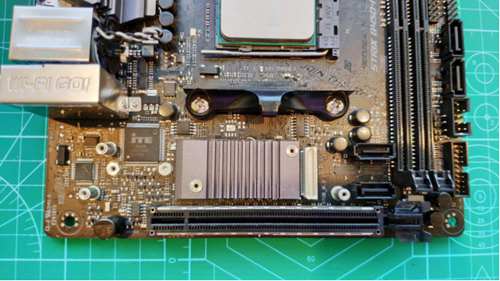

- 装上Nvme m.2 SSD和散热贴，已经撕掉SSD原装标签 -
特意把导热贴撕下来手动贴在颗粒上，只为更好的散热。

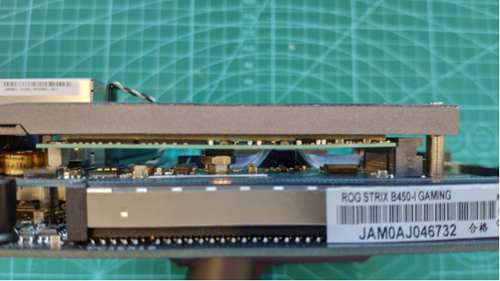

- 确保SSD没有没压弯，其实有一丢丢弯了，但是问题不大 -

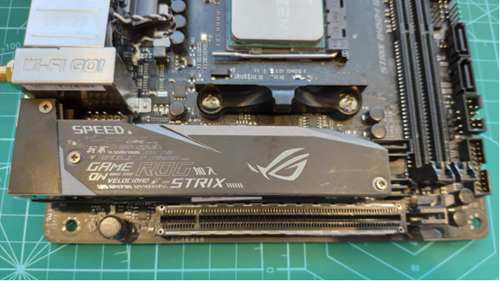

- 盖上瞎眼 -
之所以叫做瞎眼，也是华硕的锅，同系列主板的眼睛都能亮，就它是瞎的！差评！但B450i预留了亮眼的接口，这样做也可能是为了跟区别不大的X470i拉出差距吧，毕竟信仰无价（某鱼上面信仰眼散热模块300+，关键字“x470i散热”）

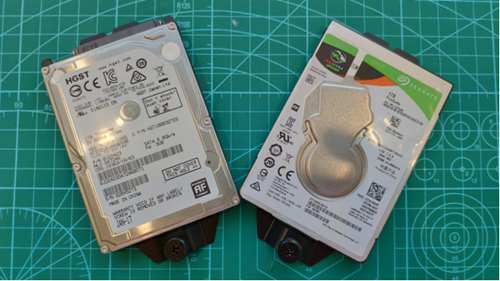

- A1支持两块2.5的硬盘 -
- 厚度对比 -
酷玩的这个厚度很重要，后面会把集线器贴在酷玩上，如果贴在hgst上，背板就盖不上了。而且迎广给A1标配了11颗2.5mm的螺丝，多的可以备用，可谓贴心，好评!
下面开始拆机箱。

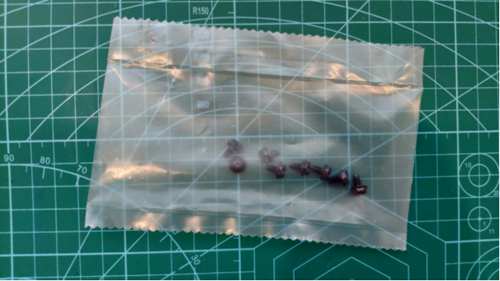

- 螺丝袋都没撕开，机箱也是99.99999%新，感觉真的捡便宜了 -

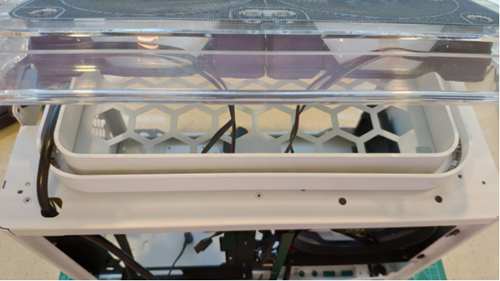

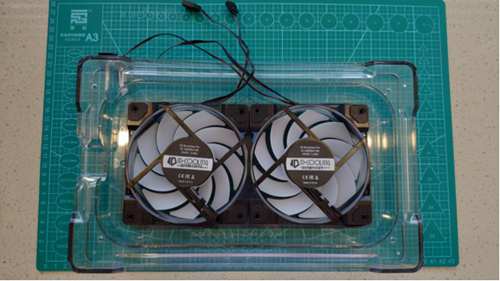

- 拆下亚克力底座+准备好进风扇 -
这里推荐在把较长的风扇线绕在风扇本体上，根据自己的装机走线需要自行决定如何缠绕，然后用3m胶固定，这样可以有效降低走线难度，增加美观性。

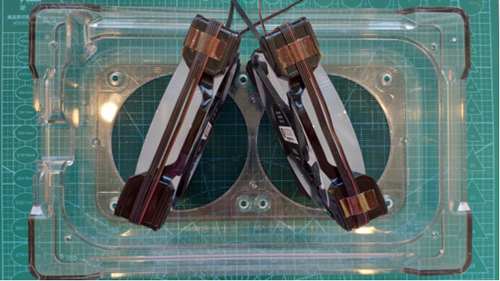

- 缠绕法效果图 -

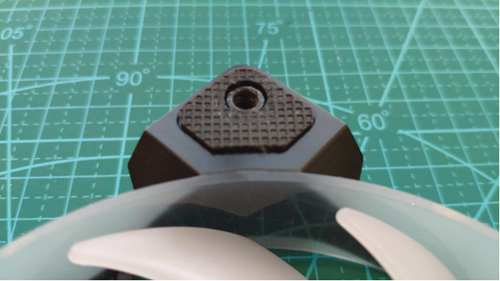

- ID-COOLING DF-12025-ARGB -
ID的这款风扇好看是好看，但是全实心的四角也增加了螺丝安装的难度，毕竟里面没有螺纹，需要大力出奇迹自己拧出螺纹来。这个时候就不得不给具有5N.m超大扭矩的小米电动螺丝刀疯狂打call了。对准方向，心中默念，快！准！狠！一击直入！（疑车无据！？！？），拧完后螺丝都发烫了，真的给力！小米yes！

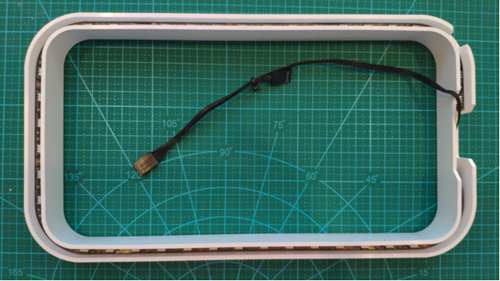

- 底座RGB灯带 -
- 12v 4pin RGB接口（借一还一） -

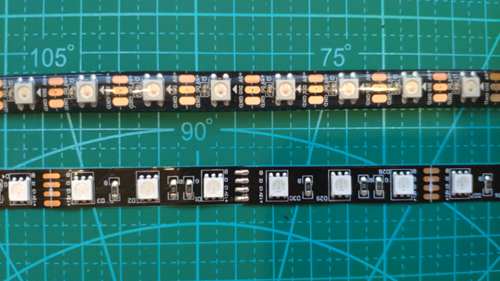

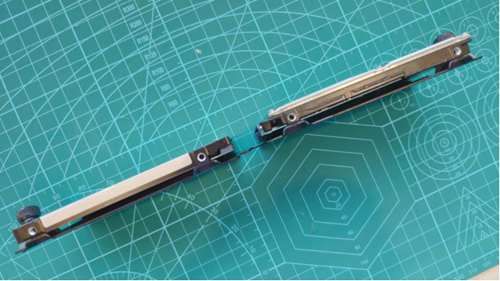

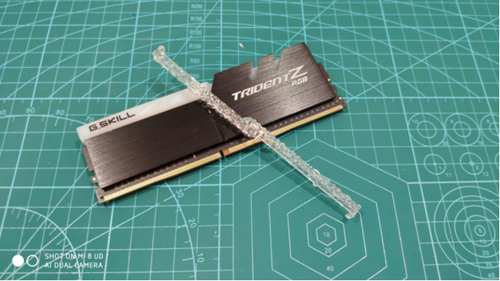

- 灯带对比（上5v 3pin，下12v 4pin） -
迎广给一代A1标配12v 4pin RGB，也就是所有灯珠都只能有一个颜色，而可寻址的5v 3pin就可以控制每个灯珠的颜色不一样。这里可以看到A1的原装灯带是由两条灯带焊接起来的，焊接处在塑料边框的拐角处，焊点饱满，设计贴心，并且灯带接口采用借一还一设计，避免了分线器和集线器的使用，细节好评！对比可寻址RGB灯带，可以看到ARGB灯带外表有塑胶包裹，起到保护作用，同时也使灯光的散射更加均匀，效果更好看。
迎广官方给出的灯带长度为75cm，有兴趣的小伙伴可以自行定制。

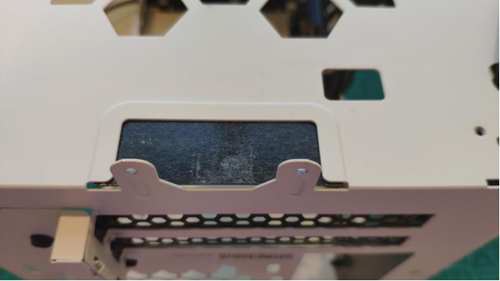

- 电源线延长线接口处黑色贴纸——机箱外视角 -

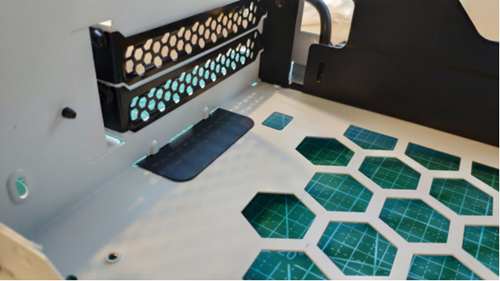

- 电源线延长线接口处黑色贴纸——机箱内视角 -
这里需要把电源线接口处的黑色贴纸撕掉，方便小屏幕的HDMI软排线走线。

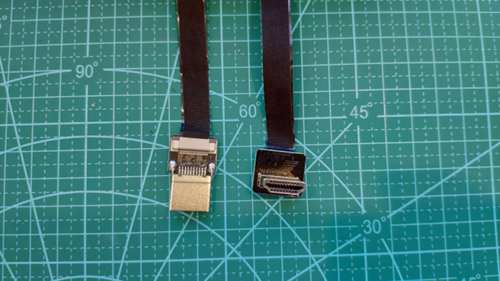

- HDMI软排线（航模线）——1m长 -
小屏幕神器1号：HDMI软排线，分为直头和弯头，直头连接显卡（购买时注意显卡上HDMI接口朝向，别买反了！），弯头连接小屏幕，按照如图样式购买。考虑到机箱内部结构紧凑，如果选用普通HDMI线，线材成圆柱状，就算有扁线，也很厚，不利于走线，而航模线的厚度近似于一张A4纸，并且抗弯折，在我各种折腾、扭曲、对折后，依旧能够正常工作，是居家旅行。。。。。。
下面敲黑板了！下面敲黑板了！下面敲黑板了！如何走线：

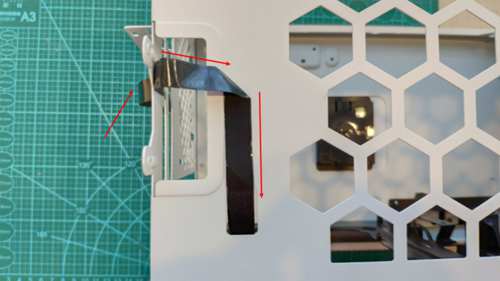

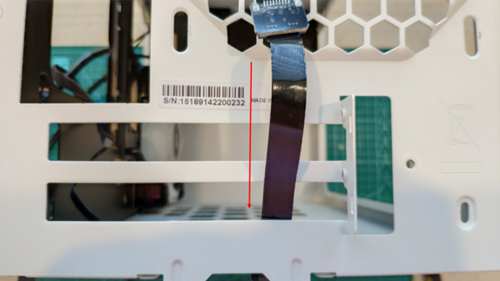

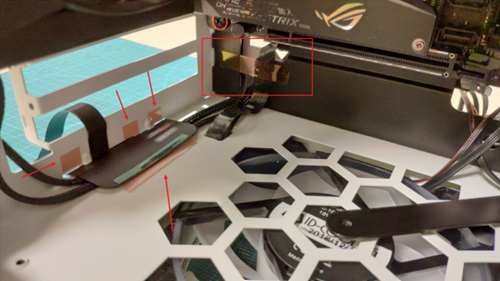

- HDMI软排线走线示意图——机箱背部视角 -

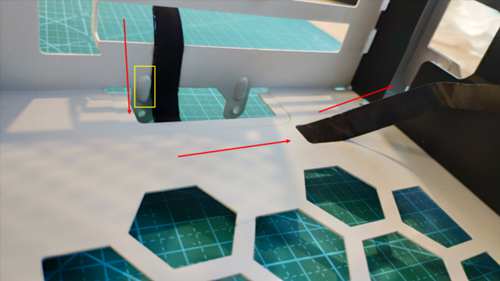

- HDMI软排线走线示意图——机箱底部视角 -
- HDMI软排线走线示意图——机箱内部视角 -
简单解释下，直头处从PCIE插槽进入，用3M胶贴在机箱背板上，注意避开电源线凸起（黄色边框），然后从底部弯折90度后进入走线孔从而延伸进入机箱，最后进入走背线区域。
Q：为什么要延伸到底部，而不是直接从机箱内部走线到背线区域？
A：原因很简单，由于没有用螺丝固定，而是采用3M胶，在内部有显卡且ITX机箱可能出现内积热的情况下（大多数ITX的通病），导致3M胶粘性下降，固定不稳，如果脱胶，在下一次拆卸显卡时排线可能缠住显卡，不便取出；而底部用3M胶固定的同时，还有亚克力底座将排线压住，不易导致走位。

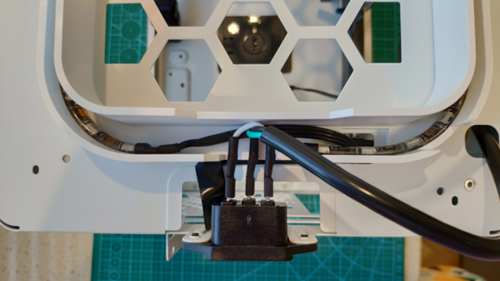

- 装上电源延长线+灯带部分 -
安装电源延长线时可能会挡住部分HDMI软排线，考虑到软排线的可弯折性，可自行调整角度，装上灯带部分时，灯带线从右侧小孔进入机箱内部。
- 装上底部进风扇 -
安装底部进风扇时注意将两个风扇的线按照如图所示孔位穿入，方便后续走线。

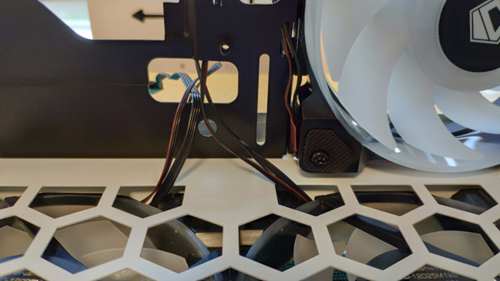

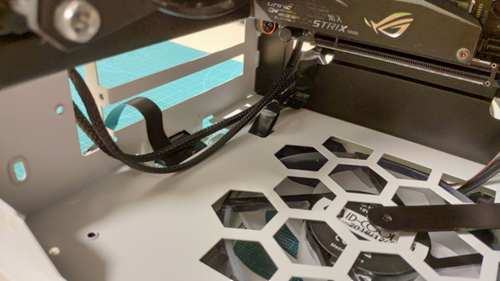

- 底部进风扇走线示意图——机箱内部视角 -

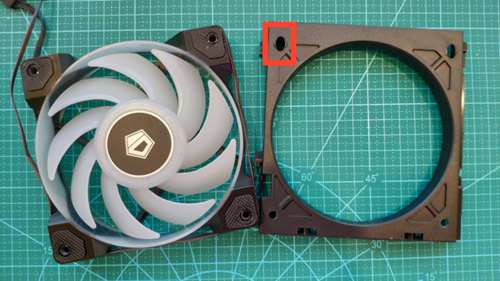

- 侧面排风扇与风扇支架 -
可以看到，支架上有为数不多的二手痕迹，心中默念“大便宜！大便宜！给学长加分！”。装机时切勿拆下支架，不然装上风扇后装不进机箱。

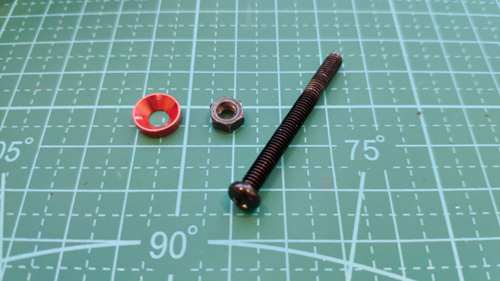

- 螺帽+4mm直径风扇螺丝+乔思伯螺丝套装垫片 -
为避免再次损伤风扇支架，所以采用螺丝+螺帽组合的方式。顺便安利一下乔思伯29.9的螺丝组合套装，虽然性价比一般，但是好看啊！香！某宝还有其他颜色的组合。
- 侧面排风扇效果图 -
- 前置I/O面板 -
这里有一个值得表扬的地方，这个据说令无数小白胆寒的I/O排线，从2018年第一批的分体式变成了一体式（黄框），而红框处的防静电设计不可谓不贴心（虽然我也不知道防静电有啥用），总之好评！

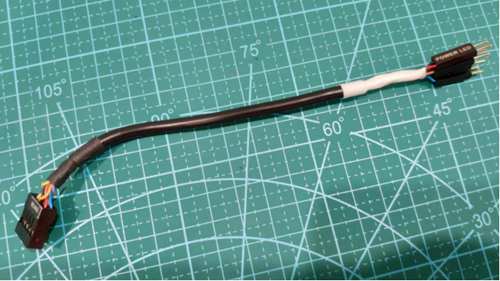

- ROG B450i 排线转接线 -
自行用热缩管改装的转接线顿时失宠。。。。。。Exceedingly upset！

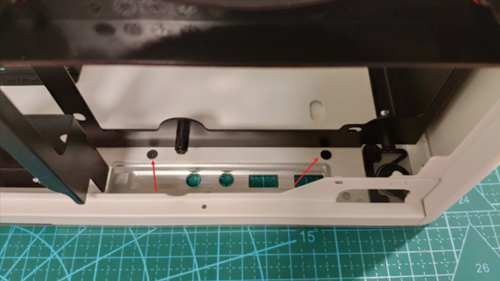

- 前置I/O金属面板固定螺丝——机箱内部视角 -
倒置机箱，取下对应两颗螺丝，即可拆卸前置I/O金属面板。

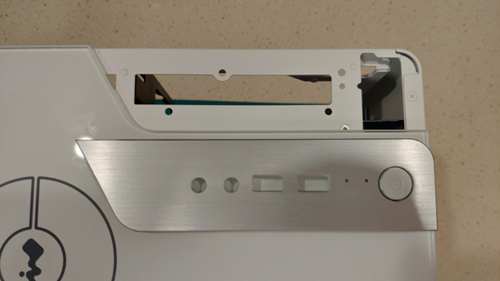

- 拆下前置I/O金属面板 -
- HMID软排线走线——机箱内部视角 -
将HDMI软排线贴在机箱背部面板上，一定要贴稳，不然拆显卡的时候容易缠住显卡。
- HDMI软排线走线线路图——机箱背线视角 -
- HDMI软排线走线线路图——机箱背线视角 -
- HDMI软排线走线线路图——机箱顶部视角 -
- HDMI软排线走线线路图——机箱内部视角 -
这一步确实很麻烦，但是为了小屏幕能够正常使用，必须耐心。当然，也可以从显卡底部走线，但是感觉不妥当，所以没有采用这个方案。
上述是视频信号部分的方案，接下来实现供电方案。

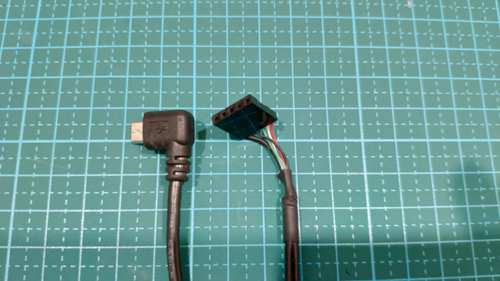

- 杜邦主板USB 2.0转Micro USB——0.5m长 -
Micro USB端选择了右弯头（有些商家标注的方向不一样，按照上图样式购买即可），方便藏线，另一端连接主板。如果上了定制线的Diyer，可以定制sata供电口转Micro USB的转接线，最好转两根Micro USB出来，一根给屏幕用，一根给今后换某些一体水冷的冷头用。
- Sata供电转Micro USB（图片来自与Chiphell，如侵删） -

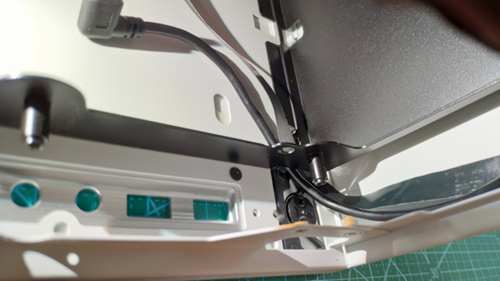

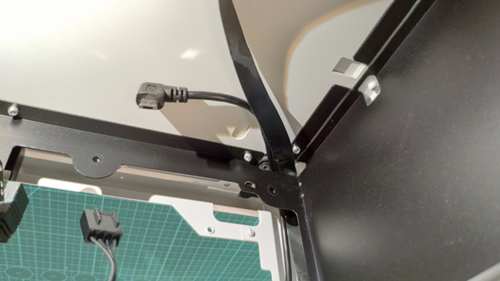

- 杜邦线走线细节 -
杜邦线走线与HDMI软排线相同，另一头通向主板处。接下来盖上前置I/O金属面板。
- HDMI软排线与杜邦线走线示意图——倒置机箱背板视角 -
接下来安装电源。

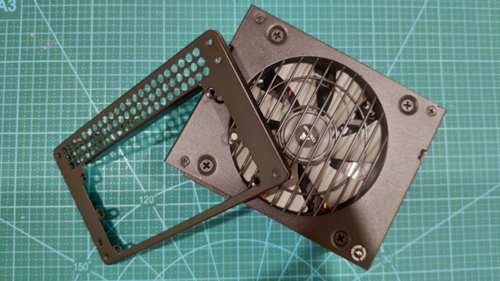

- 银欣SFX转ATX转接架+贼船SF600金牌 -

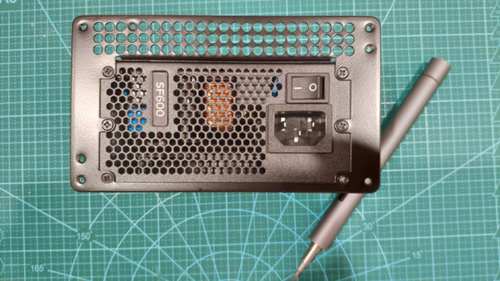

- 看不懂的电源铭牌 - -！大多数人都在买，跟着买就对了！ -
- 巴啦啦小魔仙——wowstick电动螺丝刀合体魔法！ -
这里注意电源和转接架合体的方向，电源风扇朝下，上部留出来的空间用于散热和走线（买不起定制线。。。。。原装线又有点长。。。。反正小屏幕装完，基本看不到线）

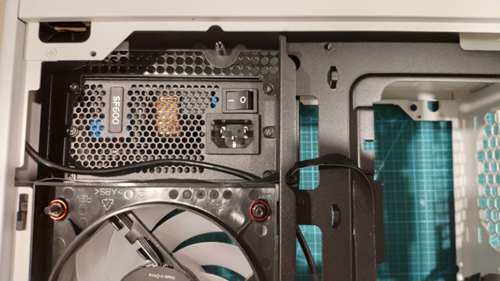

- 装上电源 -

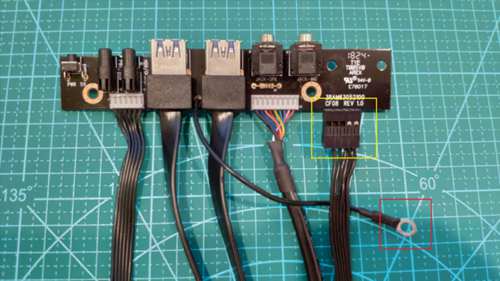

- 装上前置I/O的PCB -

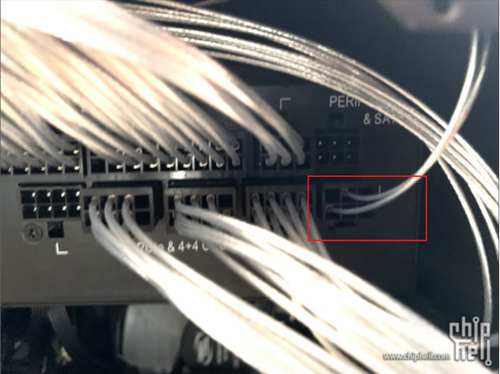

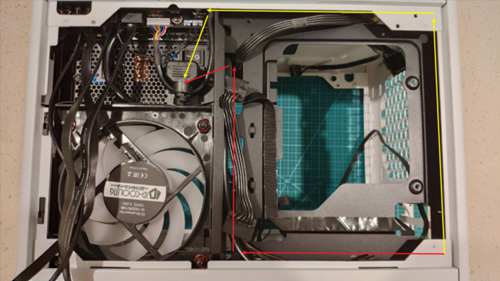

- 背部电源线走线 -
此处电源线有两种走线方式，推荐走红色线路，因为顶部还有CPU供电、HD AUDIO以及其他设备走线。在安装主板前，需要提前把CPU供电、sata供电穿过穿线孔，不然装上主板后穿线孔不够大，模组线端子塞不进去。
- 安装主板 -
这里有个小技巧，适合手大手胖的diyer，先把主板顶部和左侧的线接好（如图所示），然后再固定主板，非一体化背板的主板记得先安装背板！右侧的插线就相当轻松了。

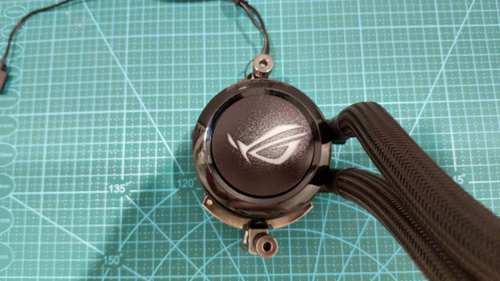

- 拥有信仰の冰神G120 -
冷头依然采用缠绕法，有效降低理线难度，然后给CPU抹上橡皮泥7921，抹得太丑就不给你们看了~这里要吐槽一下大多数水冷的AM4扣具，都是采用上下卡扣的结构，其实这样非常不好装，真的可以学学九州风神的堡垒系列，就跟Intel一样，四周螺丝固定，好装得一塌糊涂！
- 小辣椒Wi-Fi+外挂风扇 -
灵感来源于CHH上的@淡莹，感谢！

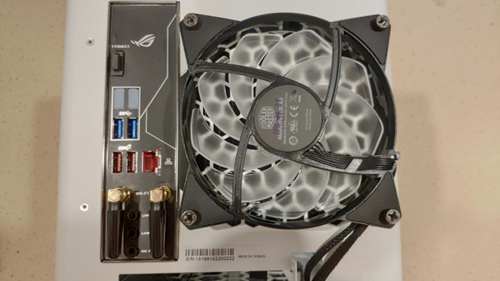

- 外挂风扇 -
考虑到是ITX机箱，120水冷肯定不如同价位的风冷的（都是为了颜值。。。。），何况冰神的价格都可以买高端风冷了，所以外挂一个风扇增加排风量。由于机箱背部有一部分是凸起来的，所以这里采用酷妈这种四角非一体式的风扇比较合适，四角可以产生一定程度的形变来解决螺丝不够长的尴尬。为了避免扇叶打到机箱本体，特意加了两块3mm厚的橡胶垫，算上底部的3M胶，快接近4mm了。装机完成后建议把风扇转速调到最大，根据实际情况调整螺丝松紧度，避免扇叶打机箱。老实说，这样装很丑，而且我又没有白扇。。。。。。扇热和颜值真的不好兼顾。

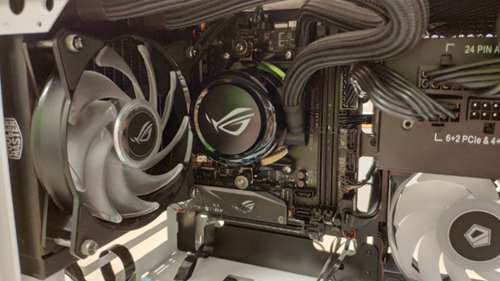

- 安装CPU风扇 -
酷妈的手拧螺丝简直就是小肥手的福音，这种小机箱的环境下，有些螺丝刀根本伸不进去，手拧螺丝这个设计太贴心了！简直是跪谢啊！
- 外挂风扇走线 -
- 外挂风扇走线 -
还记得我们先前拆下来的那个小黑块纸片吗，现在就是它发挥作用的时候了，用3M胶能够牢牢锁住外挂风扇的两根线，其实如果拆掉编织网，走线能够更方便。其次就是红框处，贴一条胶带是为了防止在拆显卡的时候4根线缠绕在显卡的PCIE挡板上。
接下来就到了装机十分钟，理线半小时的地狱时刻 - -！

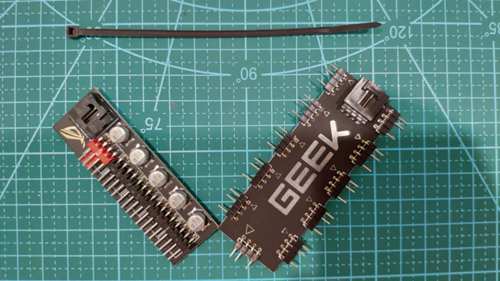

- 一分五PWM风扇供电集线器（左）+一分十5v 3pin AURA集线器（右） -
集线器也是选了很久，各家其实都有自己的集线器，比如酷妈，银欣，贼船，但是都又厚又宽，A1的背线空间有限，无奈只能采用这两款，好评的是这款AURA集线器还带有独立供电。需要注意的是，这两款集线器买来的时候是带有超厚3M海绵垫的，差不多有5mm，需要吹风机加热后拆下，换上最多3mm厚的胶垫。当然，如果你只装一块2.5硬盘，那也可以直接用品牌商的集线器了，好看的同时还可以遥控。

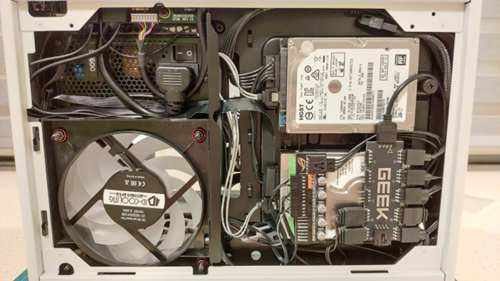

- 魔鬼理线法 -
我承认我的离线技术不咋的，但是尽力了。可以看到PWM集线器是没有插满的，但是整个机箱有5把风扇，那么剩余的两把接哪儿去了呢？所以这里给出一个小建议，我单独买了一根1分2的PWM分线器，将CPU风扇和外挂风扇接了上去，这样后期调速的时候更方便。同时可以看到，AURA底部的独立供电是没有接的，但是照样能带动7个灯光设备（冷头+酷妈MF120R*2+ID DF12025*3+底座灯带）。建议大家选择光污染的时候统一接口，能上ARGB（就是5v 3pin的）就用ARGB，不要5v 3pin和12v 4pin混用，增加理线难度，而且灯光效果也不好看。
接线方式：
CPU_FAN→一分二PWM分线器→CPU风扇+外挂风扇
CHA_FAN→一分五PWM分线器→底座进风*2+侧出风*1
其实如果上华硕Strix系列的显卡，卡的尾部有FanConnect II系统，可以把底座两个风扇都接到显卡上，减少集线器使用，降低理线难度，风扇通过GPU Tweak II软件可以控制速度。但不巧的是，我的RX590最近出问题了，AURA识别不了不说，FanConnect II系统插上去也是直接满速，更新固件、刷BIOS、重装系统、重插拔显卡都没用，准备过几天返厂。

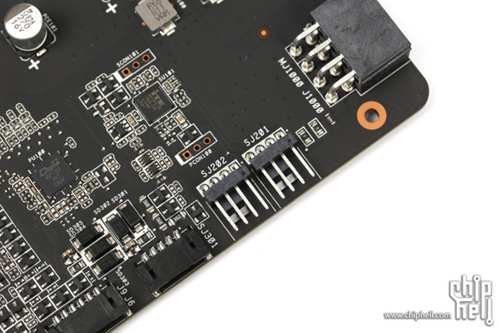

- ROG RX590 O8G Gaming PCB FanConnect II示意图（图片来自与Chiphell，如侵删） -
- 换上乔思伯的手拧螺丝 -
盖上背板，糟糕的离线一去不复返。
- 牛逼！ -
- 皇亲国戚戟 -
咳咳，反正装上后看不到侧面，正面就是皇家鸡！（傲娇脸）
我是一条无情的分割线 - -！
Section III：画龙点睛
接下来，重头戏开始了，小屏幕！
WARNING！WARNING！WARNING！
此数据仅适用于SF600电源
电源螺丝中心间距：870mm
螺纹直径：3mm
螺纹长度：6mm
铜柱长度（不含螺纹长度）：55mm（max）

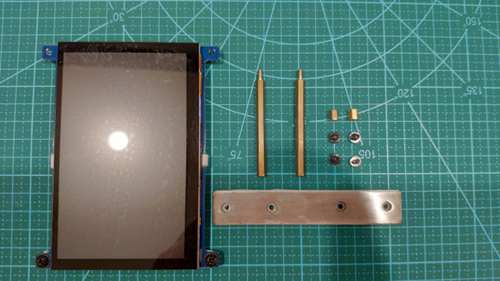

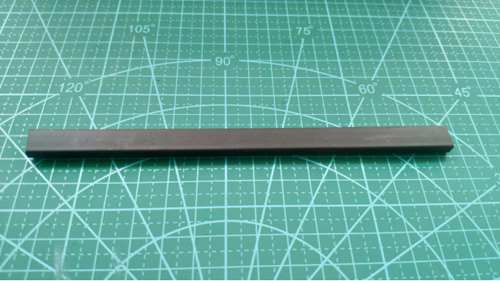

- 树莓派5寸屏幕*1+长铜柱*2+屏幕自带短铜柱*2+螺丝*4+不锈钢金属块*1 -

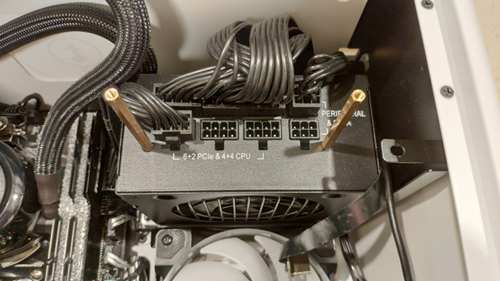

- 装上铜柱（将对应电源螺丝卸下） -
上文中的电源螺丝中心间距指的就是两根铜柱之间的距离。
- 贴上3M魔术贴（魔术贴忘单独贴图了 - -！抱歉。。。） -
- 安装示意图（长铜柱暂时不固定至不锈钢金属块上） -
将3M魔术贴母贴剪裁后贴到金属块上，根据金属块孔位打洞，中间两个孔位用螺丝加短铜柱加固，最后将金属块安装到长铜柱上。值得一提的是，由于没有工具，所以金属块是直接在某宝找的，孔位都是现成的，但成品寄过来时长度过长了，后来又找五金店把金属块两头锯了一部分。其实也可以根据自己的电源，良好尺寸，直接找五金店加工相应的金属块

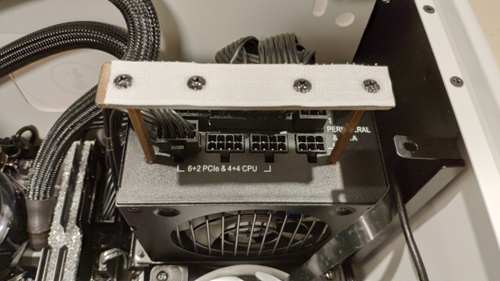

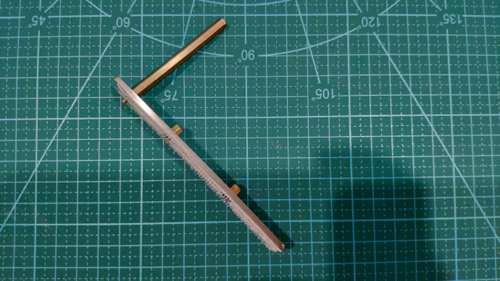

- 金属块装上长铜柱 -

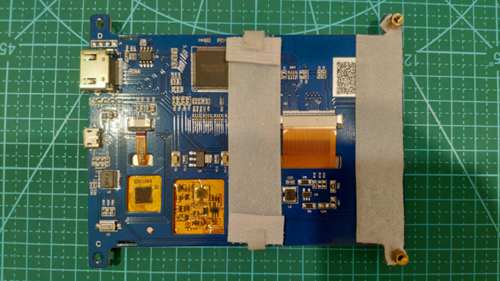

- 屏幕背板 -
屏幕采用慧勤智远科技的5寸树莓派屏幕（带不带触摸都无所谓，侧板一盖，啥都摸不到），背板同样是用3M魔术贴公贴粘贴，右侧上下用短铜柱加螺丝加固。中间部分简单做了一个卡扣的形式，不过不推荐，因为不是很牢固。

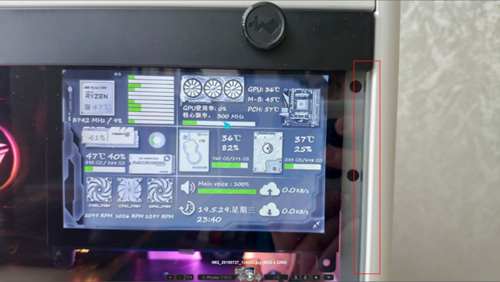

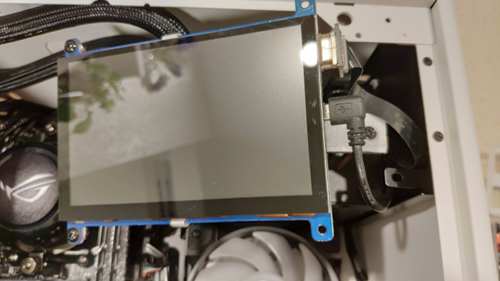

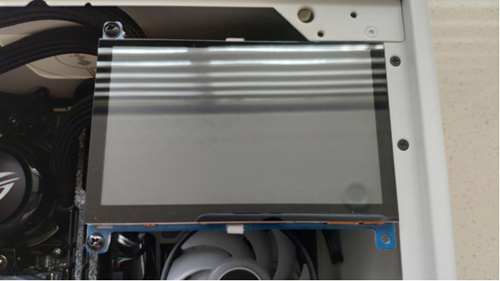

- 安装屏幕-视角1 -
- 安装屏幕-视角2 -
- 安装屏幕-视角3 -
- 安装屏幕-视角4 -
屏幕位置最好机箱顶部对齐，这样盖上侧板才不会看到缝隙。同时，视角4里面侧板钢化玻璃跟机箱的巨大间隙也显而易见，怎（bu）么（neng）办（ren）？！？！
- 5mm（含底部3M胶厚度）胶垫 -
- 好很多有木有（机箱左侧同理） -
Section IV：完事儿！

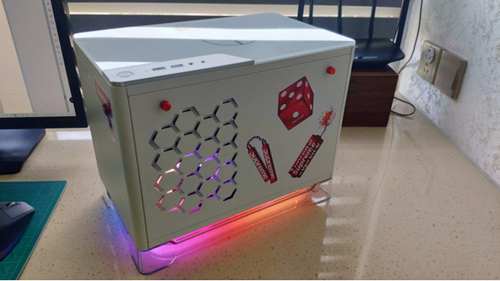

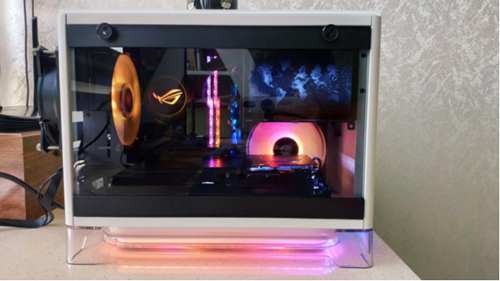

- 正面视角 -

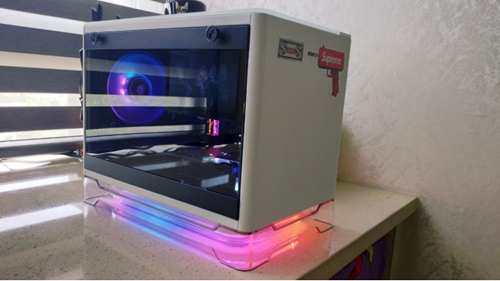

- 45°视角 -

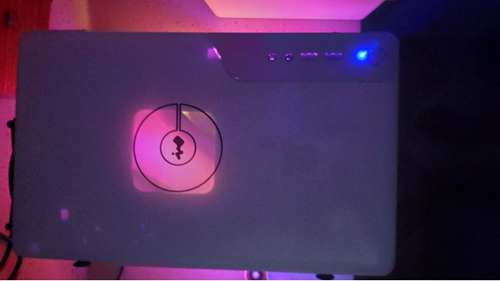

- 上帝视角 -
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
。
你真以为这样就完了？？！？！
Section V：Whats more
鲁迅又说了：生命不息，折腾不止！

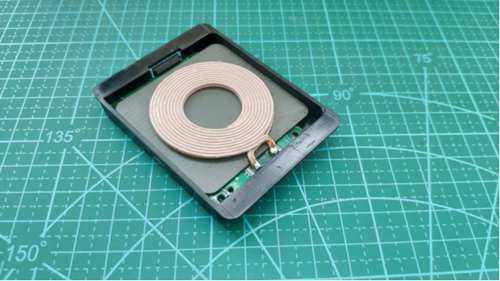

- 5V 1A无线充电
- 因崔思婷（夜晚拆下无线充） -
这玩意儿虽然充手机没啥用，但是不代表不能diy呀，如果机箱上面放个钢铁侠反应堆或者蓝牙小音箱，亦或是小爱屏幕版，底部加个线圈，岂不是就可以无线了！
猜想：油管上有大佬用热风枪加热顶部钢化玻璃，把顶部盖板取下来过，既然可以取下来，我们是不是可以换成屏幕，然后做成简单的全息投影（那么宅男的老婆们。。。。。）
插曲：
当初买屏幕的时候卖家发错型号了，拿到手感觉挺赚的，结果装进机箱就gg，太挡视线了，所以说不能贪便宜！

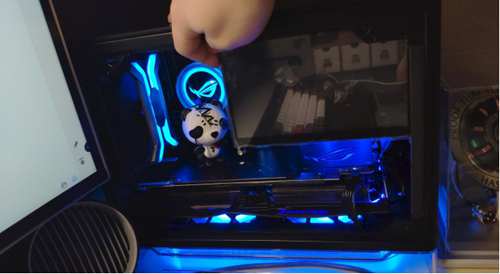

- 7寸屏幕横装 -

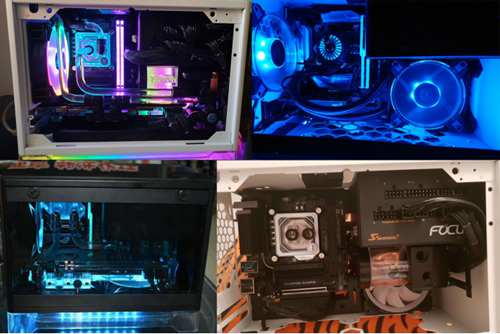

顺带跟大家分享一些圈内大佬的A1作品。
- 国外分体水作品 -
- 国外分体水作品 -
最后，附上自己的桌面，以表敬意。

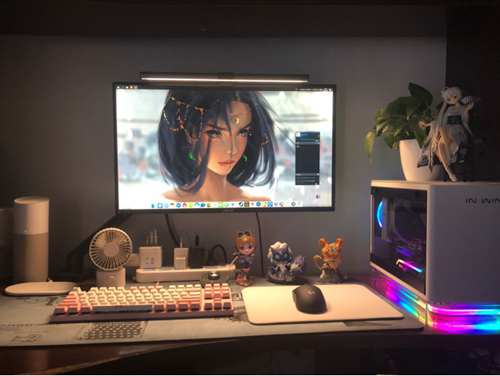

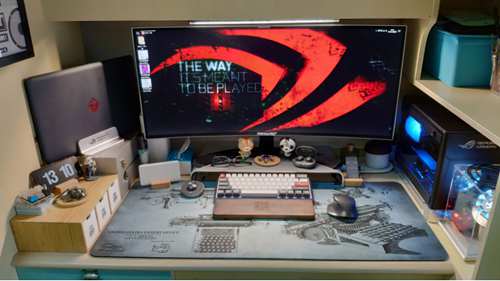

- 家境贫寒桌 -
