NVIDIA3070显卡功耗分析,500W够用吗？
还是那句话，读者需要先在我的文章「离显卡功耗实标还有多远？峰值功耗与电源关系终结篇」了解显卡的功耗特性是脉冲的，近年来显卡的峰值功耗有几倍于芯片厂给出的TDP值而且周期规律跟帧数挂钩，功率插座已经无太大的参考价值，后面的内容你才能看懂。不然就跟小学生看大学教材一样。
太长不看的可以直接跳到最后看总结。
显卡简介
3070使用的是GA104核心，174亿晶体管，少于2080Ti的189亿晶体管，并且有8nm工艺，按规格来推算，功耗应该不像2080Ti那么高，实际上也是这样。

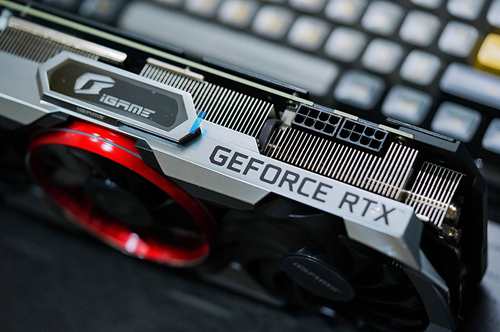

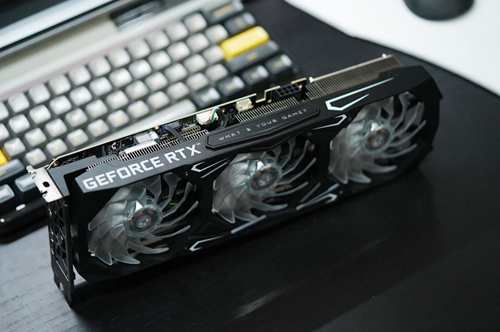

测试的两张3070，一张是1x 8Pin供电接口，AIC Reference公版参考设计PCB，一张是七彩虹的iGame Advanced OC，2x 8Pin接口，带超频按钮可以Boost到1815MHz。前者代表的是Founders Edition和大量的公版参考型号，例如影驰黑将、金属大师之类的型号，具有较高参考价值，后者代表的是一些非公超频版本。

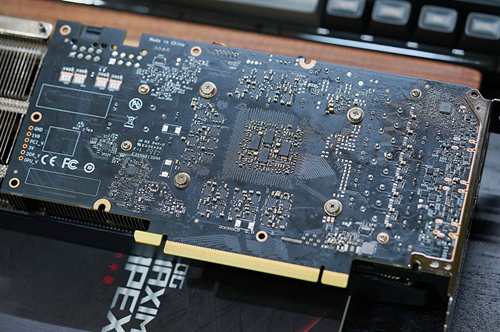

PCB背面是这样，AIC Reference版本与FE版本非常接近，有兴趣的读者可以找来FE版本的图自行对比。FE版本使用的电源接口是一个mini Fit 8Pin转micro Fit 12Pin（实为6Pin）。AIC Reference版本改成2x 8Pin的焊盘，留给板厂自行配置1x 8Pin或者2x 8Pin的空间。只跑220W，那么1x 8Pin是够用的。

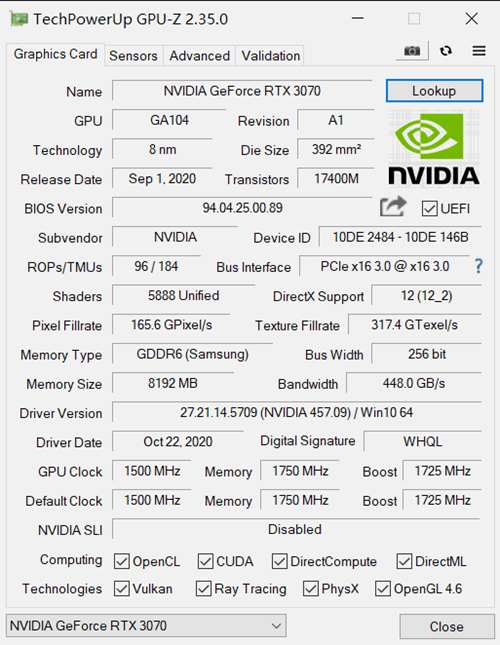

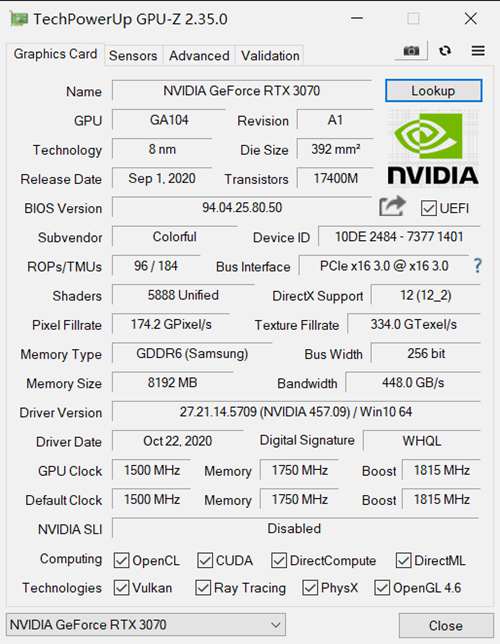

1x 8Pin AIC Reference版本，核心、显存、Boost频率分别为1500MHz、1750MHz、1725MHz。
按PCIE电气规格协议，1x 8Pin+PCIE插槽可支持225W功率（注意是最高持续值平均值），2x 8Pin版本上限多了150W，接口上限375W。注意这里是协议，不代表接口端子的物理上限，也不代表瞬时值不能突破。
2x 8Pin版本，Boost频率提升到1815MHz，其余没差。
显卡功耗实测
不进行详细跑分，只测功耗。
测试平台：

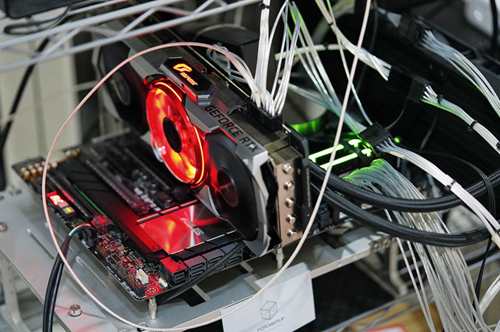

2020年了，我还是要重复一下，功率插座的采样点是错误的，中间隔了一个电源，测AC输入平均值代表不了DC端功耗，看它不如看GPUZ。这里使用 示波器+ 电压探头 + 高带宽的电流探头 分别连接到显卡的 PCIE插槽 和 8Pin输入端 测量显卡的输入电压和电流，并且进行实时运算得出显卡的功耗。
显卡功耗部分测试采用一颗强化过的FOCUS GX-750，它的12V电压校准过，空载为12.00V。
以下示波器截图，其中通道1紫色曲线为显卡12V输入电流，通道2橙色曲线为显卡12V输入电压。M通道蓝色曲线为1、2通道的乘积功耗POWER。
显卡功耗含PCIE插槽和8Pin外接供电的12V两部分，不含CPU功耗。
1x 8Pin 3070的功耗

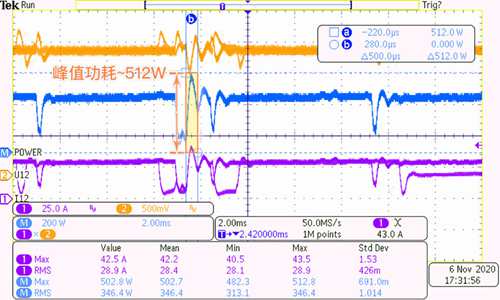

运行Furmark，关掉动态背景、AA、按空格键，msi Afterburner把风扇转速拉满，PowerLimit和频率不动。3070 1x 8Pin版本测得峰值功耗约为512W，持续500μs。

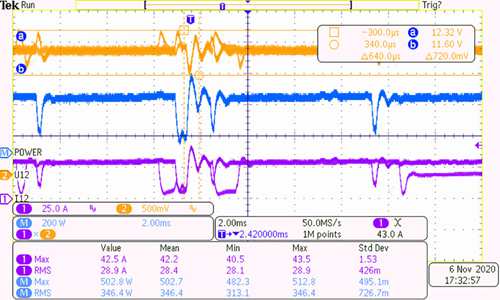

受到极短时间内负载跳变影响，此时的显卡8Pin 12V电压波动范围为11.6V~12.32V，即当显卡重载时，电压跌落到11.6V，显卡轻载时，12V电压反弹到12.32V。对我改过这颗750W电源来说是轻松应对的。

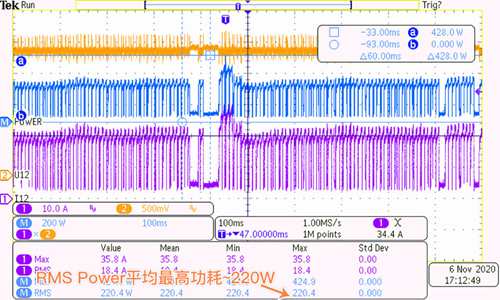

跑Furmark不按空格键的功耗，测试时间拉长到1秒。产品页的规格写TGP/TDP是220W就220W，用电源管理IC来控制整体功耗还是很准，也没超过协议限制，在GPUZ里面看也是这个读数。
2x 8Pin 3070功耗
2x 8Pin的七彩虹iGame 3070 Advanced OC情况如下，节约时间普通模式不展开详细讲，直接按了显卡挡板的超频按钮进入OC模式，msi afterburner直接+7% PowerLimit，风扇全开。

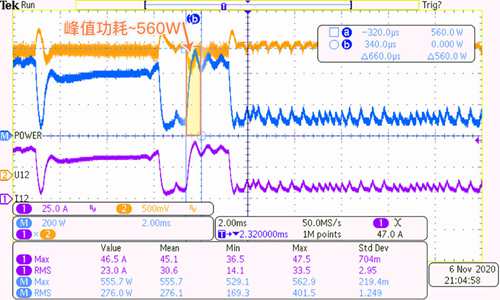

Furmark空格键模式，峰值功耗约为560W 持续660μs。比起单8Pin版本增加约50W，持续时间增加约160μs。12V输入电压没什么变化（这个取决于电源的动态性能）。

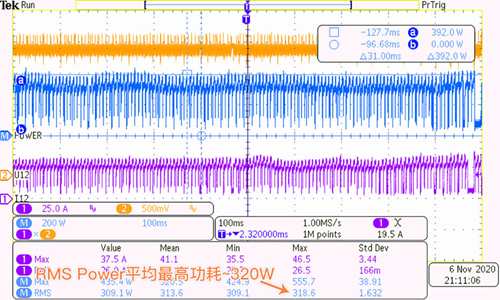

同样跑一下1秒的持续功耗，增加到约320W，按了OC按钮之后，平均功耗比1x 8Pin版本的默认状态上涨100W，比自身默认不超频模式上涨约73W。
电源部分，海韵A12-500的测试

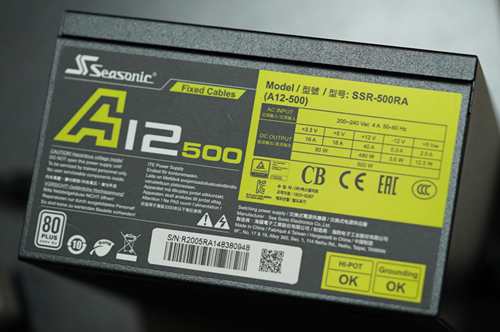

我一直没时间测这款备受争议的电源，我喜欢大的，海韵A12-500的安规型号SSR-500RA。这一款500W电源是LLC+双磁放大的方案，理论上比普通的单磁交叉负载能力还是要强一点的，不过我喜欢有DC-DC电路的。230V EU白牌，直出线，12V输出能力40A/480W，5V和3.3V各18A，联合输出能力90W，各方面看起来中规中矩，海韵最便宜的系列。
时间所限，先测一下影响显卡兼容性的OPP过载项目，测得OPP点为675W / 135%额定功率，9ms触发保护，能带到135%还算不错。低端的电源都说不准的，就像抽奖一样，有一些没保护的能拉到非常高的负载，有一些输出能力不行的，120%都跑不了。

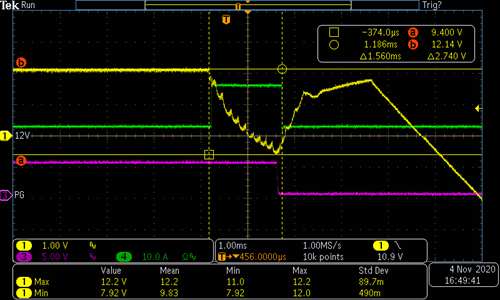

测试1.5ms的极限爆发输出能力，测得到870W / 174%额定功率，电压跌至9.4V，UVP关机，真是不得了啊。
海韵A12-500带10400+3070显卡的可行性？
当然有测过才有发言权。
手上没有10400/10400F，拿9900K关掉2个核心降频降压到4.3G全核心、1.07V来模拟，实测满载功耗平均值接近100W，比我看到的很多10400F功耗还是要高一截。
使用的显卡是1x 8Pin的3070，默认状态不超频，CPU+显卡叠加的峰值最高只测到约610W，相当低。CPU锁住频率之后，CPU的功耗几乎就跑不上来。整机的功耗主要是显卡，其次才是CPU。

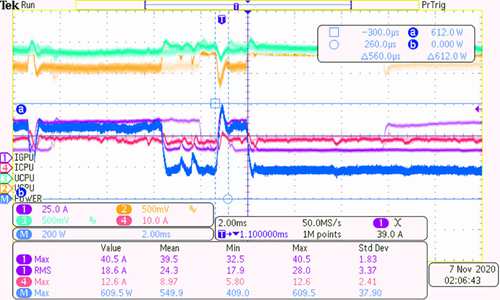

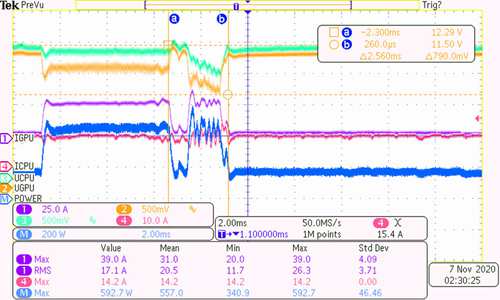

极限情况下的电压表现如下图。这一段2.5ms的负载跳变是比较苛刻的工况，由于显卡负载从约5A跳到约39A，Step有34A那么大，8Pin上的电压从12.29V跌落到11.5V，再重新回到约12.1V。电压的范围没有超出Intel标准的±5%，表现可以的。
把显卡换成七彩虹 iGame 3070 Advanced OC并且解锁OC模式，PowerLimit+7%，CPU+显卡的峰值功耗累加可以冲到约627W。下面这一段也是比较苛刻的工况，高负载持续了6ms。

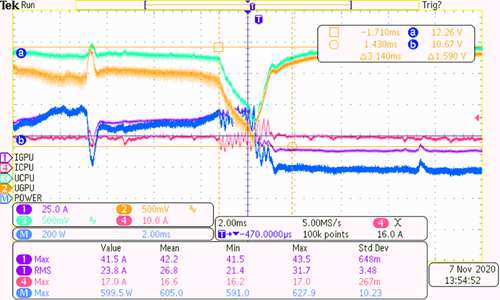

这个时候PCIE 8Pin的12V电压最低掉到10.67V，没办法，功耗太大而且持续输出时间达到6ms以上，只要不掉到显卡UVP的情况就不会有问题，不低于10V还是安全的，只是已经低于PCIE电气规格要求的-8%，也就是11V。
总结：

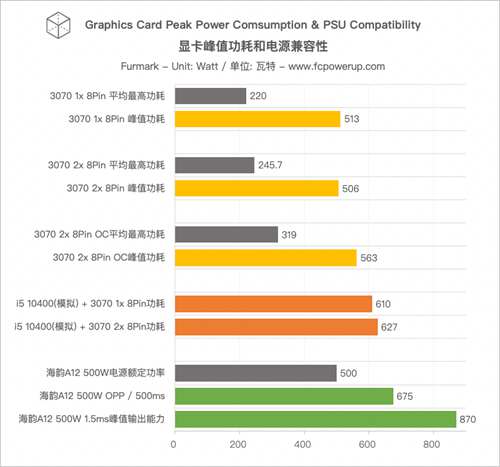

1、市面上的3070有1x 8Pin、2x 8Pin甚至3x 8Pin的版本，TDP/或者说TGP从220W到270W都有。
2、1x 8Pin的3070 AIC Reference测得平均最高功耗220W，峰值功耗约513W。跟AMD 5700XT、NV 2070 Super是一个档位的。
3、1x 8Pin的接口配置足够3070不超频使用。不超频的情况下，1x 8Pin是够用的，2x 8Pin的端子有更多冗余。3070单8Pin在不超频的正常模式下，满载功耗约220W，插槽分担65W，8Pin分担155W，每个12V的端子分担约4.3A电流，有一个端子失效，另外两个分担6.5A也没问题。
4、2x 8Pin的3070如果不超频，跑起来功耗和1x 8Pin的没太大的增幅。
5、3070出厂即灰烬，超频徒增功耗。3070打到OC模式，3DMark Time Spy跑分增加了约200分，平均功耗增加70W，收益太小了。
6、如果只有1x 8Pin的接口配置，是撑不住OC模式的，320W的功耗，插槽分担65W，8Pin要分担255W，超出PCIE电气规范限制，PCIE插头只有3个Pin是12V，每个Pin要分担约7A的电流，按常见端子6-8A规格，有一个端子接触失效其他两个端子就会过载，可能由于温度过高而熔断线材、壳子，没有余量的。也就是说，超频的别买单8Pin的3070，买了单8Pin的不建议超频。mini-Fit端子有插拔次数限制，也别经常插拔。
7、用9900K关掉核心和降频来模拟10400，实际的功耗应该比10400再高一些。搭配海韵A12-500W电源，CPU和显卡的峰值功耗测下来在610-627W，测了一通宵一下午没发现有更高的值，换成另外的电源，最高可以测到680W的峰值功率，应该是由于12V电压偏高导致的。
8、对于海韵A12-500来说，它的过载保护点设置在675W/135%，带上面这套配置再加上主板、内存、SSD、散热设备，没有太多的余量。电源工作在被榨干模式。
9、带超频的3070工作在极限榨干模式，遇上功耗波峰，海韵A12-500的12V会掉到10.6V左右，不到电源和板卡的UVP欠压保护点，电源仍然可以工作。如果不care掉压问题，海韵A12-500可以跑出870W的峰值输出能力。
10、试了其他的两颗500W电源，分别是酷冷至尊G500和航嘉WD500K金牌，也同样可以带超频模式的3070。重载也会掉0.7~0.8V，不过这两颗电源的出厂电压设置稍高，遇到几百μs的峰值掉到11.4V左右，卡在Intel标准下限。不是所有500W电源都能有这几颗一样的性能。简单的算术，500W跑120%就有600W的超载输出能力，不是每一颗电源都能跑120%。
11、回应标题，500W够用吗？可以带，余量没有。超出500W额定功率以外不保证输出质量。CPU也是一个很重要的决定性因素，结合CPU功耗来选。
12、单8Pin的3070散热器规模稍微夸张了点。如果不打算给玩家留超频空间，是可以缩小点规模，做成ITX显卡也不错。不过现在的市场还是喜欢大的。

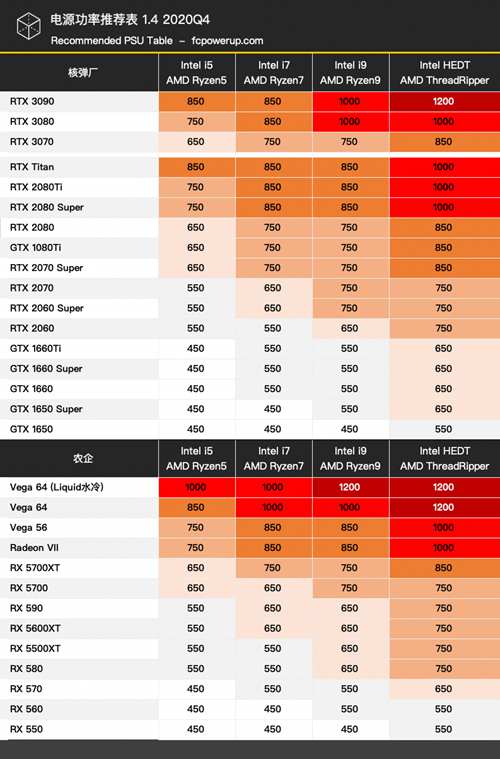

13、之前承诺过的，更新一下最新的电源推荐表格1.4。3070选650W相对比较好，有余量，实在预算不足，500W勉强可以。
14、再次感谢借我显卡的朋友。如果本文对你有帮助，请分享给你的朋友。
