Displayport接口定义的简单讲解
Mizuiro-Aqua/ETAC/E/Com
在说雷电之前，还得说一下DP。
阅读本文前，建议阅读我之前的一篇文章：
我在很久很久之前的文章中曾经对DP大吹特吹，虽然现在看来那篇文章还是不太完美，但是还是有些参考价值的。
好了，进入正题。Displayport是什么我就不多说了，一个视频接口，虽然被看好，但是在主流市场不温不火，甚至很多人觉得它和HDMI是一回事（实际上二者相去甚远）。
接下来看外形：

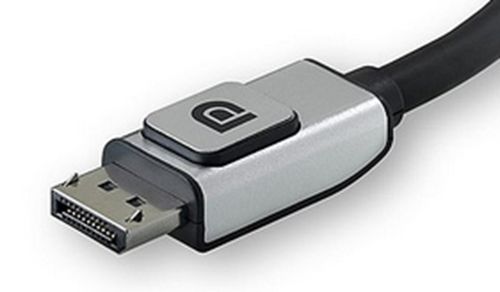

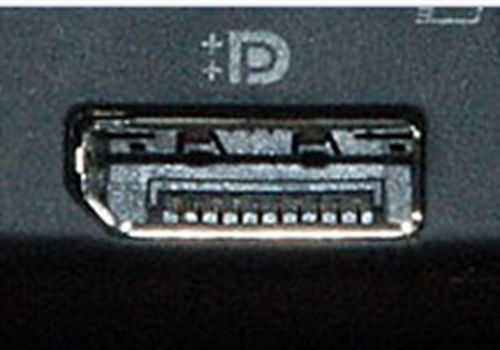

标准DP

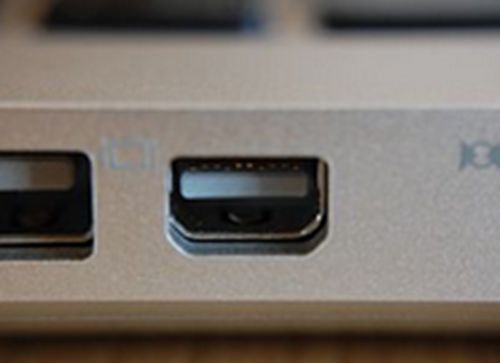

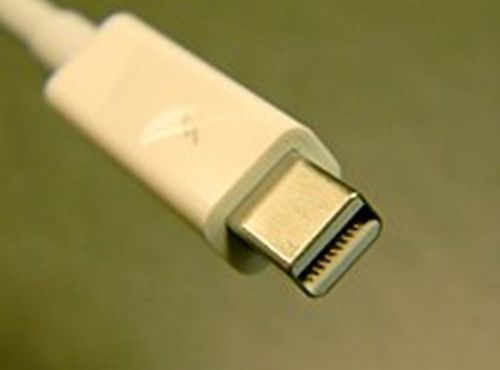

miniDP
无论是什么形态，DP有20根引脚，这一点是不会变的。
接下来说一下DP的传输形式。
虽然说起来比较惊人，但实际上就是这样——Displayport是类似于PCI-E的，甚至可以说它就是PCI-E的视频改版。因为只有这样才能解释为什么雷电接口可以在输出DP视频信号的同时传输数据。
当然，视频信号的传输和PCI-E这种传输的数据包和传输方式是不同的，所以就不要想用显卡上的DP口来当雷电用了，不可能的。

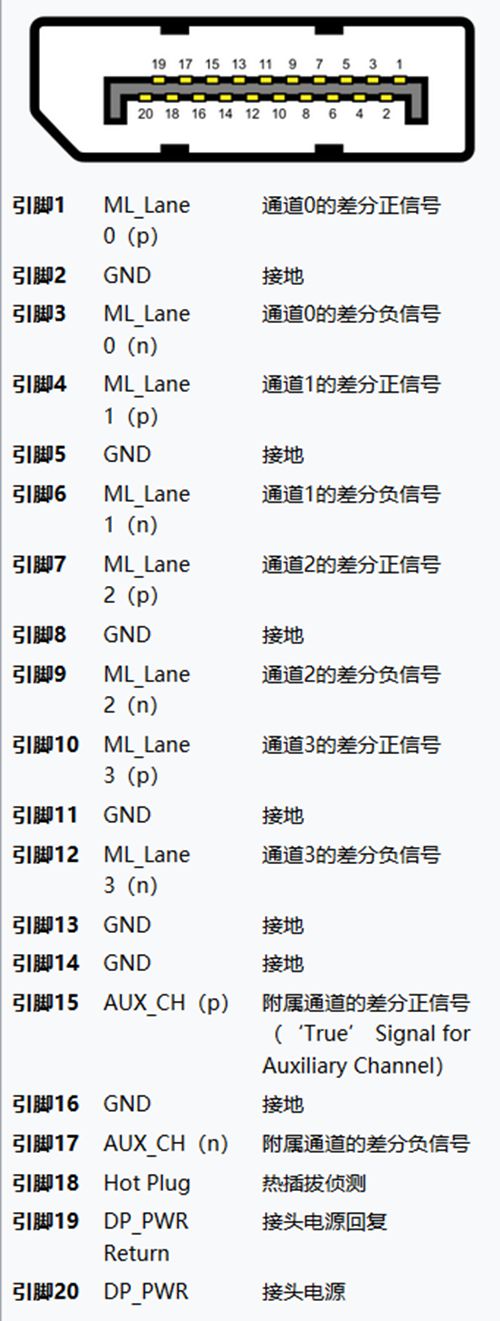

接下来看标准DP接口在物理上的定义：
是不是感觉很眼熟？
没错，基本上就是雷电接口的那些东西——4路高速差分信号（引脚1/3、4/6、7/9、10/12）1路低速差分信号（引脚15/17）、供电、热插拔检验、地线。
接下来解释这些都是做什么的。
首先是4路高速差分信号。对于传输视频信号的DP而言，这4路信号都是单向的——从显卡到显示器，因为反过来传输这么高速的数据没用。当然，可以分出来一小部分带宽用于传输音频信号。
至于那1路低速差分信号，也比较好理解——主要是显示器向显卡端传输的。至于传输什么，第一是显示器的型号、分辨率等信息，使电脑能够正确识别显示器（这个功能上古的VGA就有，所以目前最先进的DP不可能没有）；第二就是比较实用的摄像头、触屏回传功能，这样的话显示器上的摄像头或者触屏显示器就不用单独接线，直接用DP就可以了，省心省力。
剩下的就不用解释了吧，通过字面就能理解。
总结：
可以看出，DP接口不仅是在视频传输上比较先进，在接口设计上也比较先进，在保证足够的稳定性的前提下，利用20根线实现了4条高速、1条低速差分信号的传输，不仅带宽高，而且功能强。相对于3条高速差分信号的HDMI而言在接口设计上就具有先天的优势，更没有HDMI笨拙的模数转换、扫描的弊病。所以DP的先进实至名归。
附：
这个标志的意思是，该DP接口是双模式的——既可以输出DP信号，也可以通过非常简单的转接线（非主动式，不带模数转换芯片）输出HDMI信号。市面上很多非常廉价的DP转HDMI利用的就是这个原理，而真正的主动式转接器因为涉及到RAMDAC等，价格很高。

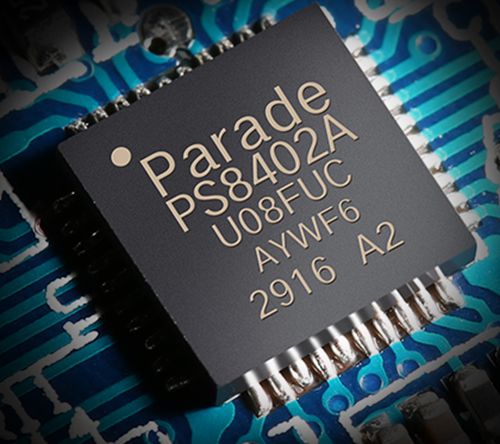

（某猫某品牌转接线用的芯片。这种芯片只适合双模式DP，对于单模式DP没用）
顺便说一下，HDMI转DP的行为（这种线因为需要数模转换、扫描的芯片，价格非常贵），对提高画质、分辨率、刷新率没有任何积极作用。
