与你手机信号息息相关的基站到底是神马玩意?
本文2674字，图片17张。
本文所附图片如有日期即为本人所拍摄，如需转载与引用请事先与我联系。
一般人说到通信上所用的铁塔，有相当一部分人会把铁塔称之为“信号塔”，当然这么叫也没什么问题，并且还特别贴近功能，但毕竟这种叫法不是那么的…..专业，所以下文都会用“基站”这个称呼。
一、基站铁塔到底有几种形态？
说到基站的形态，可以说是只有你想不到没有人做不到，像是最基本的大铁塔详细诸位可能都见得太多了~这种塔正式称呼应该是角钢塔（四角）

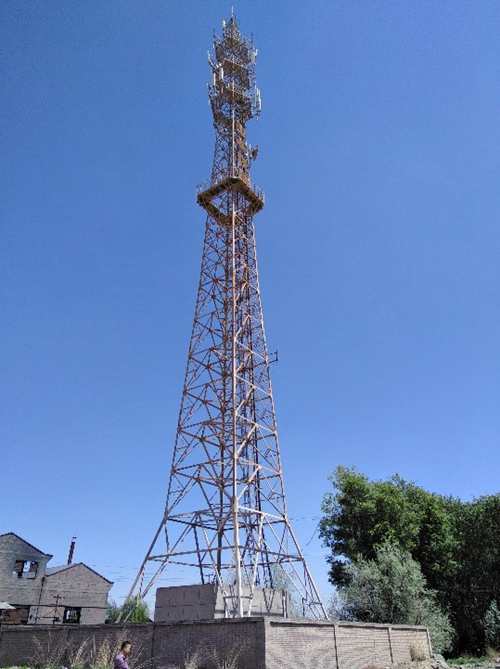

像这种铁塔拥有三个平台，当时拍摄这张照片时里面只有电信和联通的设备，但这个铁塔是完全可以提供三个运营商所需的所有空间(摄于2017年6月）
当然还有其他形态的，像是单根钢管立起来的这种，这种塔一般把它叫做桅杆塔，这种塔一般架设在楼顶，四周用钢丝绳固定，这种塔一般常见于修建的比较早的小区/建筑之上。这种塔也被称作拉线塔。

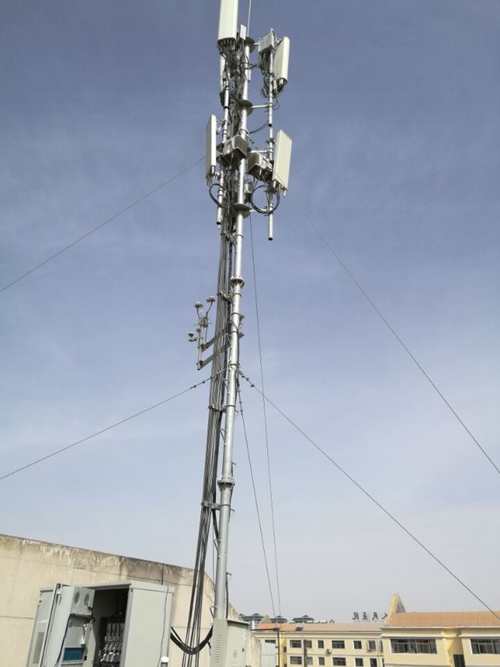

桅杆塔，下方机柜是迷你机柜，自带空调的那种…（摄于2017年3月）
楼面抱杆，这种就不能称之为“塔”了，但是这种安装方式是最省地方、同时也是最为灵活的一种安装方式。

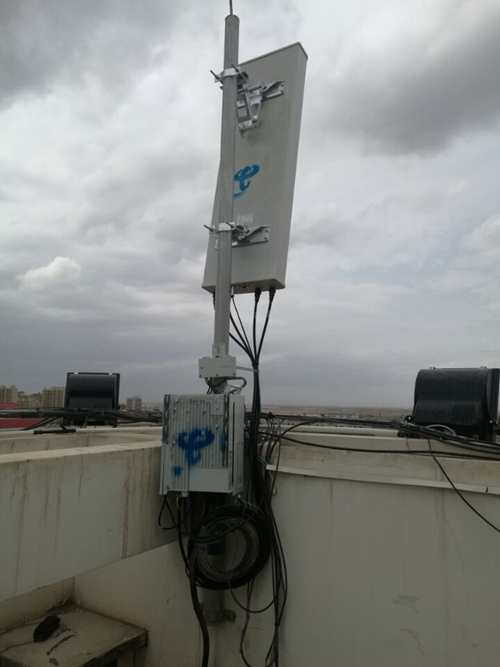

楼面抱杆，上面的那个长条是天线（四端口），下面的那个小方盒子是RRU（摄于2017年3月）
独管塔，看名称就可以得知，这种塔就只有一根直径较大的钢管作为塔身。线缆均是通过塔内布放。

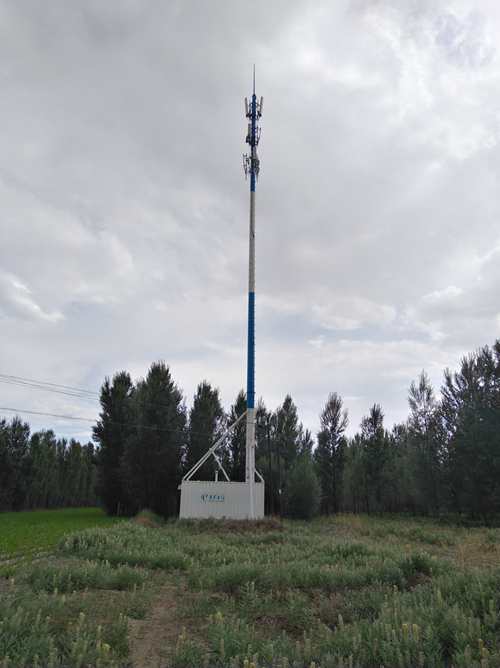

独管塔，也叫单管塔，图片来自于腾讯地图-街景（离我家不远，郊区）
当然，还有一种作为应急使用，快速安装开通的基站（集装箱），这种一般也使用单管塔作为塔体。
也可以说这是一体化，不过咱们这里最常干的就是临时措施用着用着就变成了永久化，机房就是那个集装箱
除了这些最为常见的塔型之外，还有一些稀奇古怪的塔型，比如说这个……

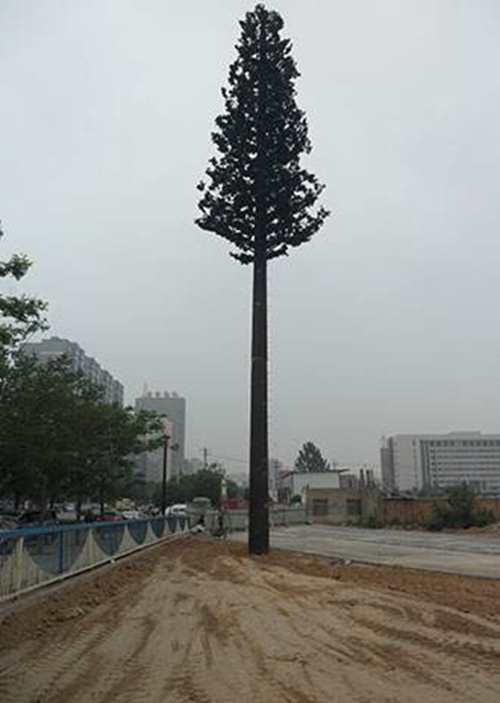

仿生塔/单管塔/景观塔（来自百度图片搜索）
我就不信大冬天，其他地方都是只剩树枝的树周围的看见这么高大的一棵“树“还能认为是真树……这种叫做仿生塔，说实话也没看到这塔哪里仿生了。
还有这种特别突兀的出来一个超级巨大的“路灯”

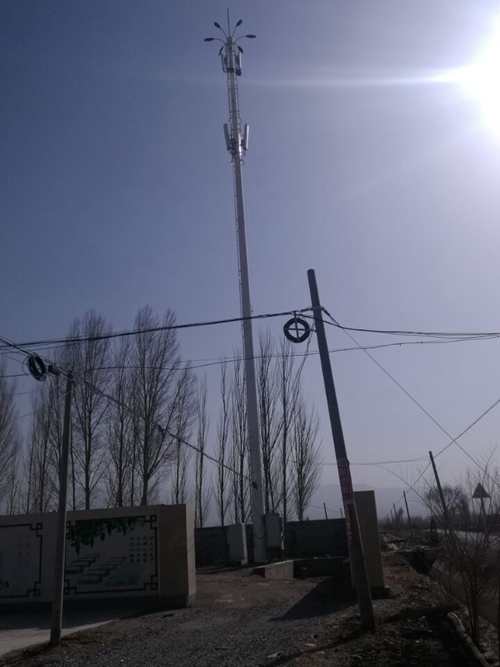

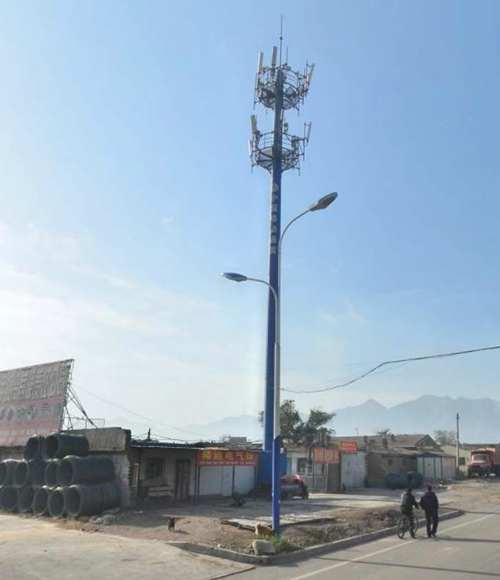

灯杆塔/单管塔/景观塔（2018年6月)
这种塔实际上也是单管塔的一种，不过安装基站设备的人都不想碰上这种塔，很简单，这种塔的构型只考虑到了美观，完全没考虑到施工难度，就顶上那么一点空间，人转个身都困难，更何况安装重量较大的天线与RRU了。
还有什么各种各样的铁塔，比如说上文没有提及的四管塔（也属于钢管塔一类），还有一种可以说是废物利用，举个例子，在已经被废弃的水塔顶部添加楼面抱杆，设备安装至水塔内，让水塔成为基站的组成部分……

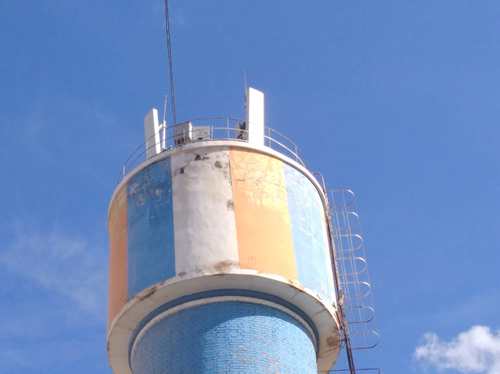

水塔，楼面抱杆（2017年9月）
上文基本上已经将常见的集中基站塔的几种形态列出，肯定还有其他形态的铁塔，不过受限于篇幅就不做展开了。
二、你见过几种天线？
一般人见过的天线基本上都长这样：

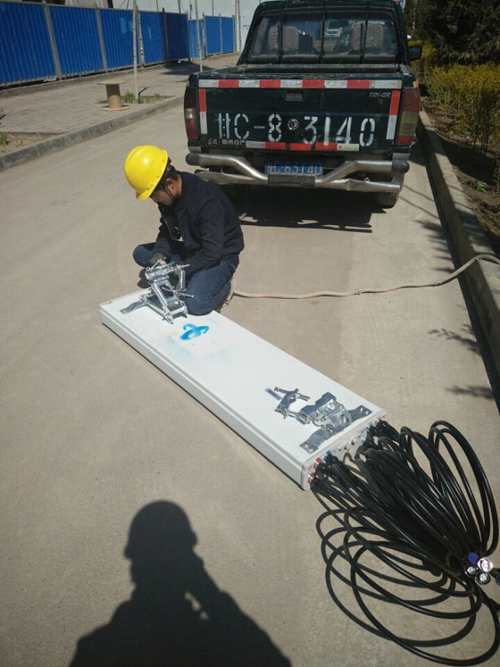

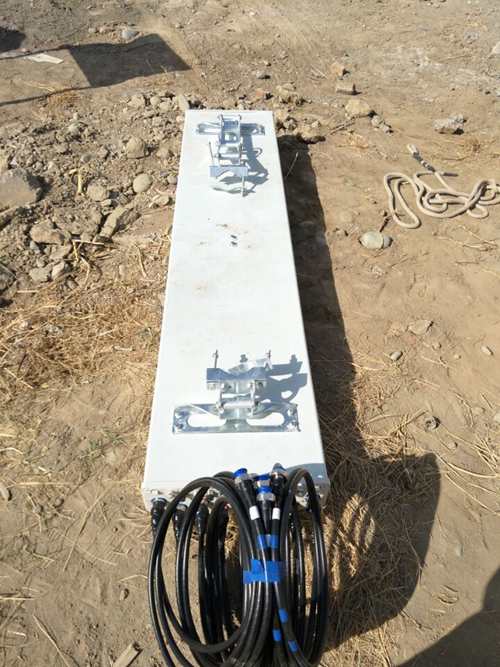

板状天线，八端口（2018年5月）PS：我从阴影中.....降临....
这种天线叫做“板状天线“，图中天线是一种八端口天线，能够实现2、3、4G信号在同一块天线上发射，别看这天线不算大，可是重量还是比较夸张的，在吊装时，需要至少2名身强力壮的大汉在下面拉绳子，配上一个滑轮，才能将这一块天线吊装在40米的高空。这种天线也是最为常见的一种天线。
还有一种“天线”，这种将天线与发射设备集成在一起，我所见过的形状犹如一根长条：

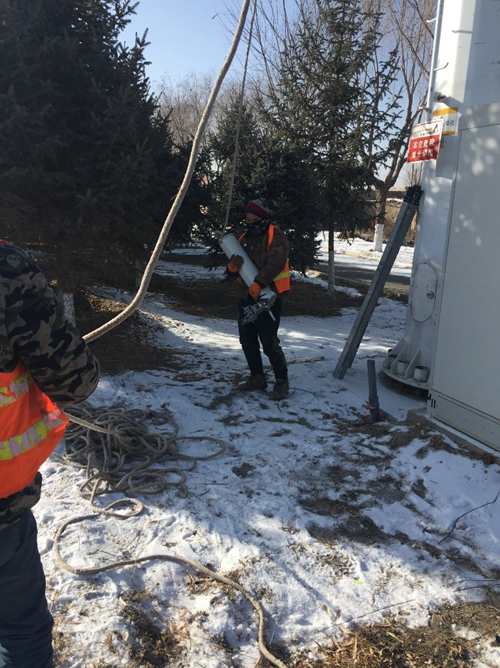

AAU，安装的塔就是坑人的景观塔，说句题外话，当时我正好在这里监理，结果这个塔装了将近5个小时......2018年2月
图中施工人员怀抱的那根“长条”就是AAU的一种，资料上说AAU代表着基站的未来发展形态，不过说实话我只见这过一回。
除了这两种天线之外，还有其他长得怪模怪样的家伙，在这些奇葩中，个人认为最夸张的是这种……

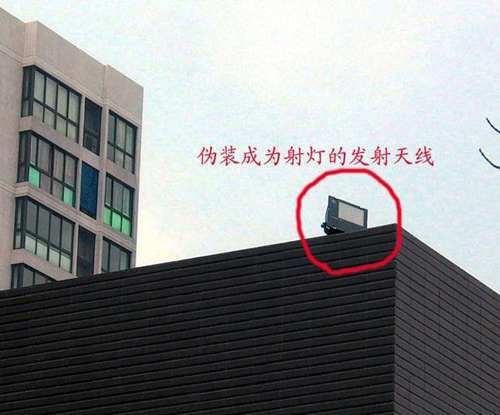

射灯天线（来自百度）
现在的人啊，为了美观真是无所不用其极。见到这种天线的小伙伴们一定会纳闷，为什么这灯自安装好后就一直没亮过？因为这玩意它压根就不是个灯……
还有这种

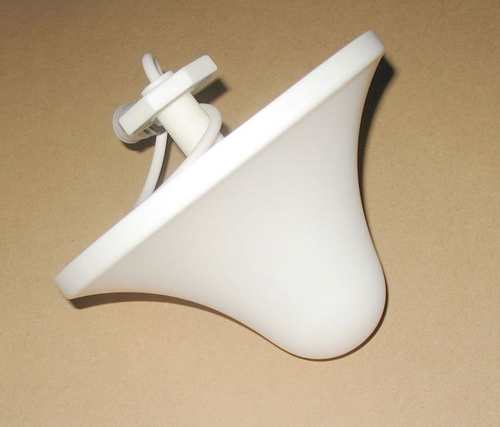

全向吸顶天线（图片来自百度）
小伙伴们应该在图书馆、地下停车场等公众场合中见到过这种安装在天花板上的样子跟蘑菇头差不多的玩意，而这种东西实际上也是发射天线的一种，全向吸顶天线。
当然天线还有其他的种类，例如直接隐藏在路灯内，外表完全看不出来的天线、还有以其他形态存在，在让人意想不到的地方安装的各类天线，种类太多了， 限于up才疏学浅，还没有都见识过，不过上述所提及的基本上都是能够稍微用点心就能看见，同时也是最为常见的种类。
三、基站到底有什么设备？
说实话这也是我能够出来这篇科普的一个先决条件，有太多的人在做视频或者出文章时，指着天线或者指着铁塔就说它是基站……同志们啊，这只是基站的一个组成部分啊，基站中包括天线铁塔，但天线铁塔不等于基站啊！！！
（PS：以下举例均使用华为设备，原因很简单，我这里的电信用的最多的就是华为的设备，所以对其他厂家的设备不太了解，为了不造成事实偏差，所以只能用自己最熟悉的举例）
废话不多说了，直接进入正题，就拿现在最常见的4G宏站做例子，一个完整的基站由以下部分组成：天线、RRU、BBU、GPS天线、DCDU等组成，下面分别贴照片：
1、 天线
其作用是发射由RRU转换出的信号，以方便手机等移动通讯设备接收，同时也接受由移动通讯设备所发出的信号。
天线（板状天线，2017年3月）
2、 RRU （射频拉远单元，Remote Radio Unit）
其作用是将BBU发出的光信号转换成射频信号，同样天线收到移动通讯设备所发出的射频信号也必须经过RRU将其转换成光信号。

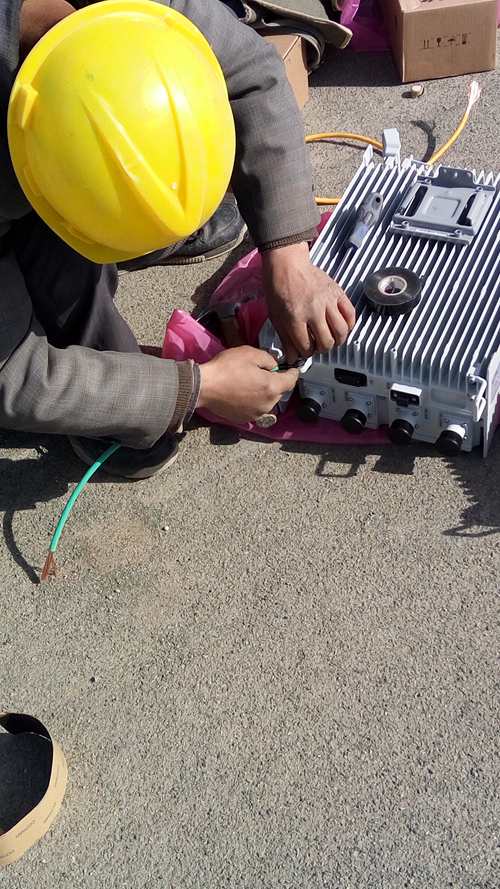

这个像暖气片的东西就是RRU，说实话这玩意可真重啊，几乎全是壳子的重量（2017年10月）
3、 BBU（基带处理单元，Building Base band Unit）
有些也会将它称作基带池，作用是处理RRU传输过来的信号，以及将自身接收到的信号进行处理发送给RRU，除此之外还有远程系统升级、维护以及监控等功能，这里贴图的是电信所使用的华为BBU3910，可以通过安装不同的板件来增加功能。不过特定的板件有特定的安装槽位，否则板件不起作用。
BBU与DCDU（2017年7月）
UPEU：电源（即图中B、C标记，B标记为预留槽位，一般不使用）；
CMPT/UMPT：传输/主控单板，前者是CDMA EV-DO网络专用（仅见于电信），后者是4G通用板件，也可以认为这是整个BBU的心脏；（电信特色也在于此，常常两者混用）(7槽位是UMPT，6槽位是CMPT）
LBBP/UBBP：直接与RRU相连，通过这块板件处理和转换数据，型号的不同代表着板件的处理能力，后者强于前者。（2槽位，一般看小区实际情况决定使用哪块板子）
HCPM：电信专用，CDMA 1X业务处理（说人话就是电信2G业务处理，0槽位）；
HECM：电信专用，CDMA EV-DO业务处理（说人话就是电信3G业务处理，1槽位）；
UBRI：也是电信专用（疑似），用于划分信号覆盖区域（3槽位）。
（标记的A槽位实际上是风扇位置，暴力扇，放地上能直接起飞那种）
（其他运营商的同型号BBU接触的较少，不过我所看见过的不管是联通的BBU还是移动的BBU上面插的板件都没有电信的多，可能这也就是传闻电信一直想尽早将CDMA网络退网的原因之一）下面这张图就是电信与移动的BBU的差别

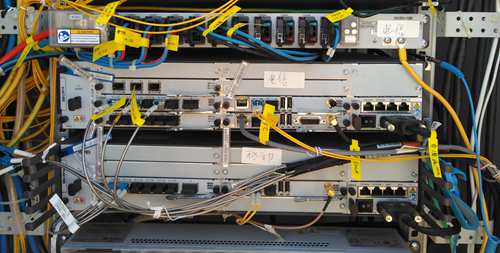

自上到下：1.DCDU2.BBU3910（电信）3.BBU3910（移动） （2017年7月）
4、DCDU
可以通俗的认为这家伙就是个变压器稳压器，向上述设备提供48V的直流电。图片看上张图片即可。
5、GPS天线
定位只是基本作用，它还提供了着给基站确定时间的作用，而这个直接关系到亲们在火车/公交车等交通工具上打电话时是否会经常掉线……

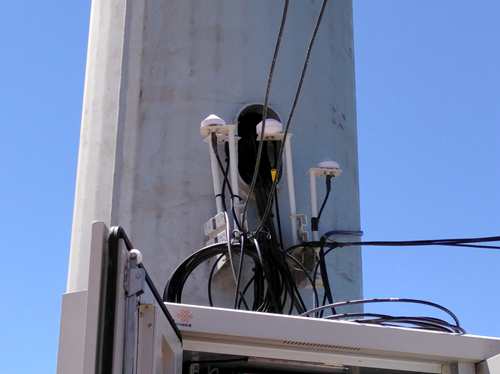

这白色的棒子就是GPS天线，一般都是一个BBU配一个（2017年7月）
上面这些东西加起来，才能算作一个完整的基站，缺了一个，那都只能是哄人用的样子货.....
6、IPRAN设备
(IPRAN:无线接入网IP化)基站设备专用的汇聚交换机，能起到扩容和保证网络质量的作用，简单粗暴点理解就是可以让更多人的手机网速快起来......这里还是贴出华为的ATN 9101 DC的照片。
这个家伙至少在我这里的电信已经成为了标配，但说实话我没见过多少其他两家运营商大量使用IPRAN设备，所以我就没把它算进前五个必须项里。

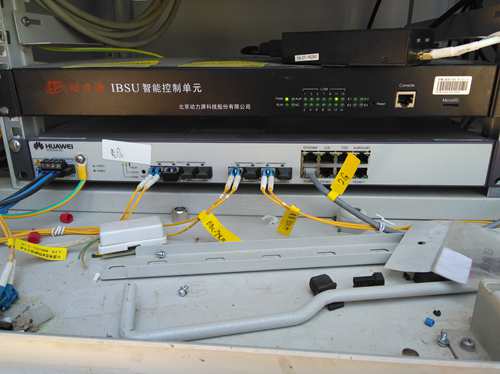

IPRAN设备 （2017年8月）
(可能会有人问我，为什么我进过的机房里面没有你说的BBU，GPS天线？这种实际上是拉远站。BBU和GPS天线如果不在这里，那肯定在距离不远的另外一个机房里面，而这个机房不一定是基站机房......)
这篇文章起意是在周日下午，而最终完成时已经到了凌晨快3点，而这篇文章出来的意义不光在于科普，更重要的是为自己在通信行业工作的3年做一个小小的总结和回忆。当然，在写出这篇文章的时候，up已经从通信行业离开，去寻找一条适合自己的全新的道路。
这篇文章只是第一篇，中间如果出现什么严重差错的话还请提出，我会尽快进行处理；当然如果有小伙伴有什么问题的话，up很乐意为大家做出解答。
预计在下周会出来一篇关于家庭宽带的科普，敬请期待
（话说这种题材得有多冷门，光BBU上那些板子的资料都找了将近2个小时才算了解了个大概......）
