dc是什么意思(DC/DC基本知识)
DC/DC 是开关电源芯片。
开关电源，指利用电容、电感的储能的特性，通过可控开关 MOSFET 等进行高频开关的动作，将输入的电能储存在电容 感里，当开关断开时，电能再释放给负载，提供能量。其输出的功率或电压的能力与占空比 由开关导通时间与整个开关的周期的比值有关。开关电源可以用于升压和降压。
我们常用的 DC-DC 产品有两种。一种为电荷泵 Charge Pump ，一种为电感储能 DC-DC 转换器。本文
详细讲解了这两种 DC/DC 产品的相关知识。
一. 电荷泵及工作原理
电荷泵为容性储能 DC-DC 产品，可以进行升压，也可以作为降压使用，还可以进行反压输出。电荷泵消除了电感器和变压器所带有的磁场和电磁干扰。
电荷泵是通过外部一个快速充电电容 Flying Capacitor，内部以一定的频率进行开关，对电容进行充电，并且和输入电压一起，进行升压 或者降压转换。最后以恒压输出。

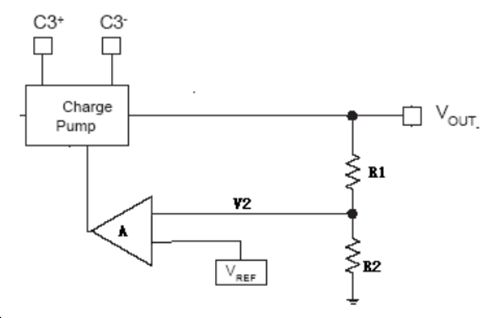

在芯片内部有负反馈电路，以保证输出电压的稳定，如上图Vout ，经R1,R2 分压得到电压V2，与基准电压VREF做比较，经过误差放大器A，来控制充电电容的充电时间和充电电压，从而达到稳定值。
电荷泵可以依据电池电压输入不断改变其输出电压。例如，它在 1.5X 或 1X 的模式下都可以运行。当电池的输入电压较低时，电荷泵可以产生一个相当于输入电压的 1.5 倍的输出电压。而当电池的电压较高时，电荷泵则在 1X 模式下运行，此时负载电荷泵仅仅是将输入电压传输到负载中。这样就在输入电压较
高的时候降低了输入电流和功率损耗。
二. 电感式 DC/DC及工作原理
它是通过电感不断的储能/放电，最后达到稳定电压/电流输出的转换器。根据输出电压与输出电压的高低比较，可以分为 boost 输出电压远高于输入电压和 buck 输出电压低于输入电压。它们的拓扑结构不同。
Boost 一般用于 lcd 串联背光驱动以及 oled 驱动，一般使用得输出电压在十几伏。
Buck 用于多媒体协处理器的核电压。

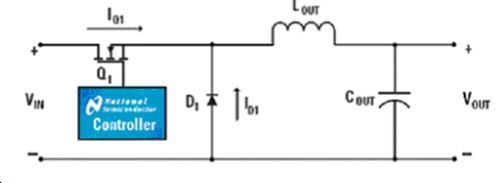

上图降压转换器最基本的电路：是利用 MOSFET 开关闭合时在电感器中储能，并产生电流。当开关断开时，贮存的电感器能量通过二极管输出给负载。 输出电压值与占空比 开关开启时间与整个开关周期之间的比 有关。
