电虾机电路图(普通电冰箱电路的识图方法)

电虾机电路图(普通电冰箱电路的识图方法)

直冷式电冰箱电路

直冷式电冰箱的电路根据压缩机启动方式的不同,有重锤启动式、PTC启动式两大类。

1.重锤启动式电冰箱电路

1普通重锤启动式

普通重锤启动式电冰箱电路多应用在老式电冰箱内,典型电路如图6-1所示。

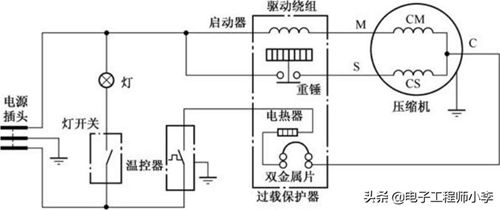

图6-1 普通重锤启动式电冰箱电路

运行电路:该电路的核心元器件是压缩机、启动器,辅助元器件是过载保护器、温控器。

当电冰箱的箱内温度较高,被温控器的感温头检测后,温控器的触点接通,220V市电电压通过温控器的触点、启动器驱动绕组、压缩机运行绕组 CM、过载保护器构成的回路产生较大电流。这个大电流使启动器驱动绕组产生较强的磁场,将启动器的衔铁 重锤吸动 吸合电流为2.5A,使启动器的触点接通,压缩机启动绕组CS得到供电后形成磁场,驱动转子转动。当压缩机电动机转速提高后,回路中的电流在反电动势作用下开始下降,使启动器驱动绕组产生的磁场减小。当下降的磁场不能吸动衔铁时,启动器的触点断开,完成启动,压缩机正常运转。压缩机正常运转后,运行电流降到额定电流 1A左右。

温度控制电路:温度控制电路的核心元器件是温控器。温控器的感温头固定在蒸发器表面上,当感温头检测的温度达到设置要求时,温控器的触点自动断开,切断压缩机的供电回路,压缩机停转,电冰箱进入保温状态。保温期间,箱内的温度逐渐升高,当温度升高到设置值,被感温头检测后,使温控器的触点接通,再次为压缩机供电,压缩机开始运转,电冰箱进入下一轮的制冷状态。

过载、过热保护电路:该电路的核心元器件是过载保护器。压缩机未过电流时,过载保护器的触点处于接通状态。当压缩机过载时电流增大,使过载保护器内的电热器迅速发热,双金属片因受热迅速变形,使触点断开,切断压缩机供电回路,压缩机停转,实现过电流/过热保护。几分钟后,随着温度的下降,过载保护器内的双金属片恢复到原位,又接通压缩机的供电回路,压缩机继续运转。但故障未排除时,过载保护器会再次动作,直至故障排除。

照明灯电路:照明灯电路的核心元器件是照明灯、门开关。当打开冷藏室门后,位于冷藏室箱门框内的门灯开关弹出,触点闭合,照明灯得电后开始发光,便于用户取放食物。关闭冷藏室箱门后,灯开关受挤压而断开,切断照明灯的供电回路,照明灯熄灭,实现节能。

2改进型重锤启动式电冰箱电路

图6-2、图6-3所示是另外两种典型重锤启动式电冰箱电路。下面仅介绍它们的特有电路。

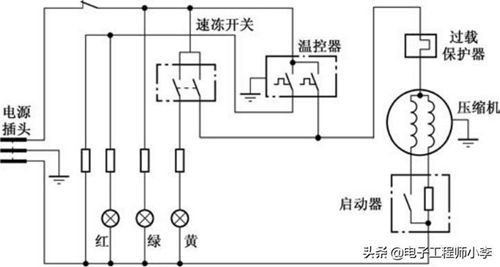

图6-2 具有速冻功能的重锤启动式电冰箱电路

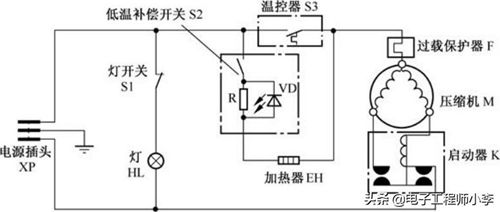

图6-3 具有低温补偿功能的重锤启动式电冰箱电路

参见图6-2,接通速冻开关后,市电电压不仅通过电阻限流使黄色指示灯发光,表明该机工作在速冻状态,而且为压缩机供电,使压缩机工作,该机进入速冻状态。由于温控器被速冻开关短路,所以箱内压缩机的运行时间不再受温控器的控制,压缩机运行时间由用户根据需要来控制,实现速冻。

参见图6-3,若接通低温补偿开关S2,市电电压通过压缩机的运行绕组、过载保护器、加热器EH、电阻R和开关S2构成的回路为EH供电,EH开始加热,冷藏室温度升高,从而避免了环境温度 室内温度过低时压缩机不启动或运行时间短,产生冷冻室制冷效果差的异常现象。同时,R两端产生的压降使发光二极管VD发光,表明该机工作在低温补偿状态。

当箱内温度升高使温控器 S3 的触点闭合后,压缩机运转,开始制冷,同时将低温补偿电路短接,使其无法加热,以免压缩机运行时间过长或不能停机。

提示

由于加热器的功率小,阻值较大,所以产生的电流较小,加到压缩机运行绕组两端的电压较小 仅为几伏。因此,压缩机的运行绕组仅为加热器提供了回路,对压缩机没有任何影响。

2.PTC启动式电冰箱电路

PTC启动式电冰箱电路与采用重锤启动方式的电冰箱电路的区别仅在于启动过程。典型PTC启动式电冰箱电路如图6-4所示。

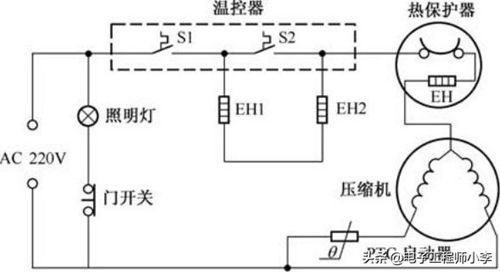

图6-4 典型的PTC启动式电冰箱电路

如果把温控器旋钮置于 OFF 关位置,触点 S1、S2 断开,压缩机、温度补偿加热器EH1 和EH2因无供电不工作。如果将温控器旋钮旋离“OFF”位置,S1、S2 闭合,接通压缩机的供电回路,因PTC式启动器内热敏电阻的阻值在通电瞬间较小,仅为22~33,所以220V市电电压通过热敏电阻为压缩机启动绕组提供较大的启动电流,使压缩机电动机开始运转,同时热敏电阻因有大电流通过,温度急剧升至居里点以上,进入高阻状态,断开启动绕组的供电回路,开始正常运转。正常运转时,启动回路的电流迅速下降到30mA以内,运转回路的电流为1A左右。

双温双控直冷式电冰箱电路

双温双控直冷式电冰箱电路与普通电冰箱电路相比的主要区别:一是冷藏室、冷冻室都需要安装温控器,二是制冷系统需要通过电磁阀进行控制。典型的双温双控直冷式电冰箱电路如图6-5所示。该电路的核心元器件是冷藏室温控器和冷冻室温控器。其中,冷藏室温控器除控制冷藏室温度外,同时控制着电磁阀的工作状态;而冷冻室温控器仅控制冷冻室的温度。

当冷藏室的温度没有达到设置值时,冷藏室温控器接通压缩机回路,同时切断电磁阀供电回路,电磁阀的阀芯不动作,使冷藏室、冷冻室的两个蒸发器同时吸热制冷。当冷藏室温度达到设置值时,冷藏室温控器动作,不仅切断压缩机供电回路,而且接通电磁阀供电回路,电磁阀的阀芯动作,切断冷藏室的蒸发器,仅接通冷冻室蒸发器,使冷冻室继续制冷,而使冷藏室进入保温状态。当冷冻室的温度也达到设置值时,冷冻室温控器动作,切断压缩机供电回路,使压缩机停止工作,冷冻室也进入保温状态。

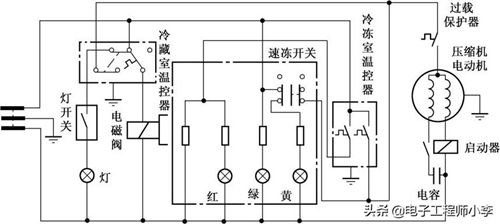

图6-5 典型双温双控直冷式电冰箱电路

提示

该机还在运行绕组的供电回路中增加了一只电容 3F左右,它的作用是增大电动机的转矩,改善功率因数和降低功耗。

间冷式电冰箱电路

间冷式电冰箱是依靠冷冻室内的风扇强制空气加速循环,加快蒸发器进行热交换的速度,从而达到冷却食品的目的。间冷式冰箱与直冷式冰箱的主要不同之处是:风扇电动机控制电路和自动化霜电路。典型的间冷式电冰箱电路如图6-6所示。

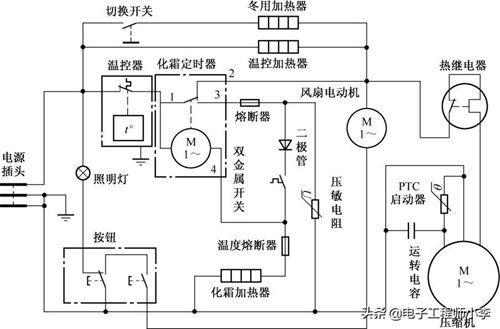

图6-6 典型间冷式电冰箱电路

1.风扇电动机电路

风扇电动机电路的核心元器件是风扇电动机、按钮 门开关,辅助元器件是化霜定时器。

当箱门关闭使按钮接通风扇电动机的供电回路,风扇电动机开始运转,带动扇叶旋转,使冷冻室和冷藏室的空气形成对流,这样冷藏室、冷冻室的热气就被冷冻室蒸发器吸收,实现制冷降温。当箱门打开后按钮断开,风扇电动机停转,以免箱内的冷气大量外泄,实现节能。

2.全自动化霜电路

全自动化霜电路的核心元器件是化霜定时器、加热器、温度熔断器、温控器 双金属开关。

1化霜控制

电冰箱通电后,市电电压通过温控器、化霜定时器的1、3触点分4路输出:第一路为压缩机电路供电,使压缩机运转;第二路为风扇电动机电路供电,使风扇运转;第三路为温控器的加热器供电,为温控器化霜;第四路为冬用加热器供电。同时市电电压还经定时器内的电动机绕组、温度熔断器、化霜加热器构成的回路使电动机运转,化霜定时器开始计时。由于化霜加热器的阻值比化霜定时器电动机绕组的内阻小得多,所以加在化霜加热器两端的电压极低,化霜加热器不会加热。

当化霜定时器的计时时间达到8h后,化霜定时器的触点1、2断开,切断通往压缩机的供电回路,停止制冷,同时接通1、3触点,通过二极管半波整流,再通过化霜温控器为化霜加热器供电,化霜加热器加热,将蒸发器表面的霜融化。此时化霜定时器被双金属开关和二极管短路而停转,不再计时。

当蒸发器表面的霜全部融化完后,并且蒸发器表面的温度达到 13℃3℃时,双金属开关内的触点断开,使定时器电动机恢复运转。当化霜定时器继续运转的时间达到2min 48s左右,定时器再次接通压缩机的供电回路,使压缩机再次运转。随着压缩机运转时间的增长,蒸发器的表面温度不断下降,当蒸发器温度降到一定值,化霜温控器达到复位温度 多为−5℃时,它内部的触点再次接通,重复以上过程,电冰箱进入下一轮的全自动化霜控制。

2过热保护

温度熔断器又称化霜超温保护器或温度保险,串联在化霜加热电路中。它也安装在蒸发器上,直接检测蒸发器的温度。双金属开关失效使蒸发器温度升高,当升高的温度达到 65~70℃后,化霜熔断器熔断,切断化霜加热器及压缩机回路,实现过热保护,以免蒸发器等部件过热损坏。

提示

该熔断器损坏后不能用普通熔断器或导线更换,以免在化霜温控器损坏后扩大故障范围。
