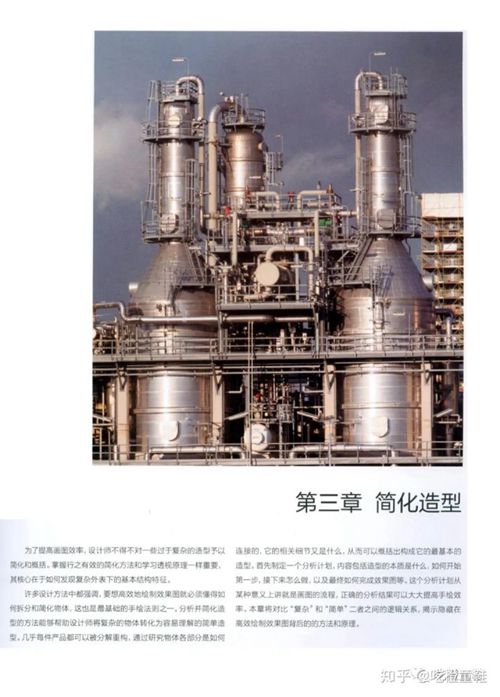

第三章 简化造型

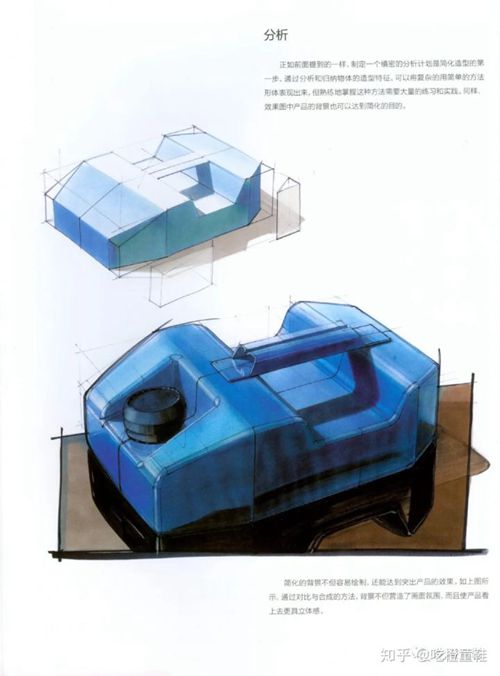

分析 · 简化方法（案例）
为了提高画图效率，设计师不得不对一些过于复杂的造型予以简化和概括。掌握行之有效的简化方法和学习透视原理一样重要，其核心在于如何发现复杂外表下的基本结构特征。

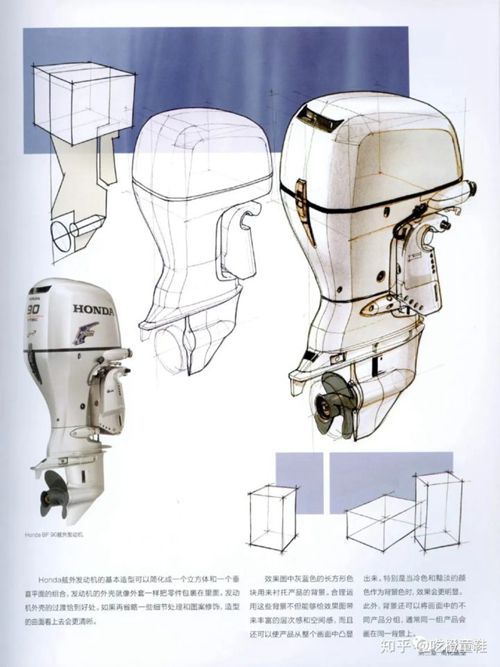

效果图中灰蓝色的长方形色块用来衬托产品的背景。合理运用这些背景不但能够给效果图带来丰富的层次感和空间感，而且还可以使产品从整个画面中凸显出来。特别是当冷色和黯淡的颜色作为背景色时，效果会更明显。此外，背景还可以将画面中的不同产品分组，通常同一组产品会画在同一背景上。

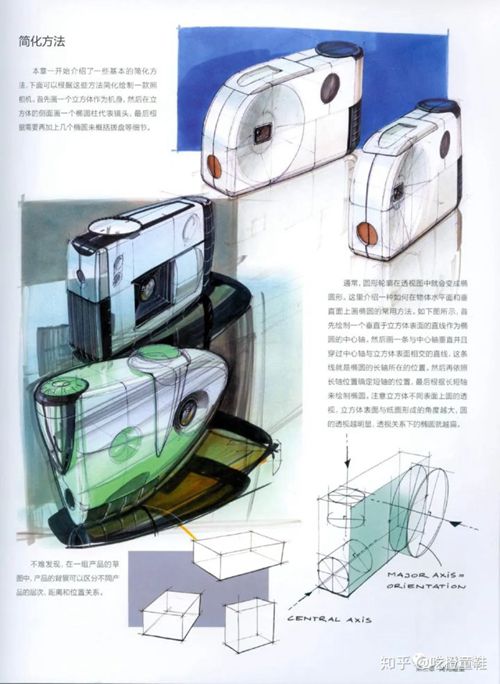

这里介绍一种如何在物体水平面和垂直面上画椭圆的常用方法。
如上图所示，首先绘制一个垂直于立方体表面的直线作为椭圆的中心轴。
然后画一条与中心轴垂直并且穿过中心轴与立方体表面相交的直线,这条线就是椭圆的长轴所在的位置。
然后再依照长轴位置确定短轴的位置,最后根据长短轴来绘制椭圆。
注意立方体不同表面上圆的透视，立方体表面与纸面形成的角度越大,圆的透视越明显,透视关系下的椭圆就越扁。

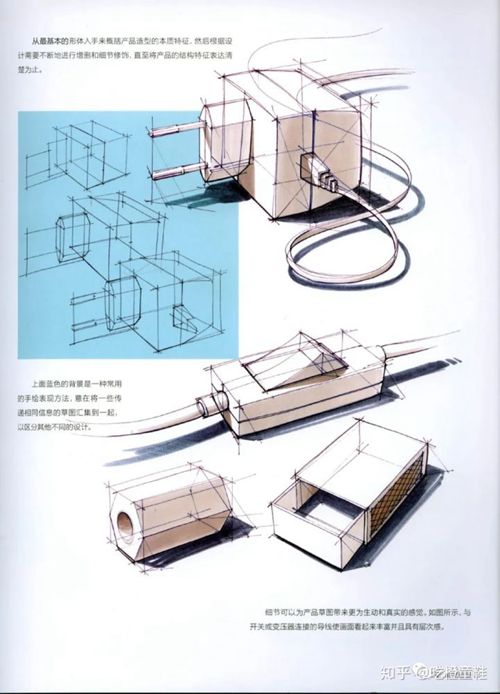

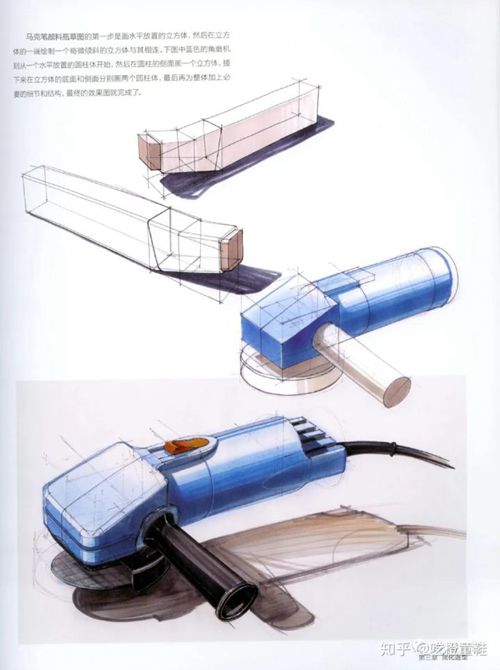

从最基本的形体入手来概括产品造型的本质特征，然后根据设计需要不断地进行增删和细节修饰，直至将产品的结构特征表达清楚为止。细节可以为产品草图带来更为生动和真实的感觉。

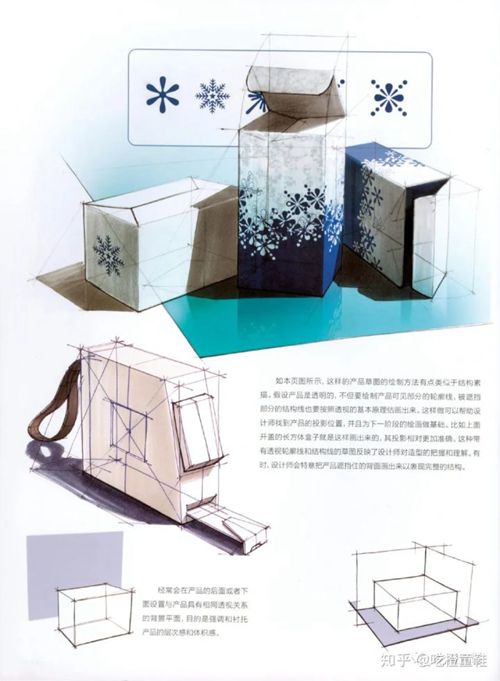

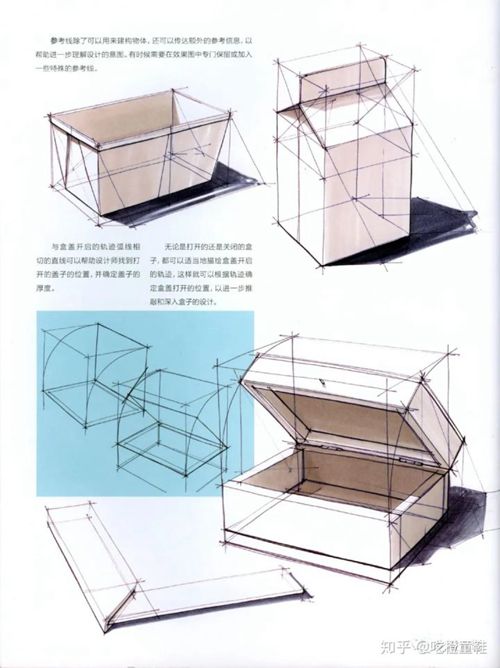

参考线除了可以用来建构物体，还可以传达额外的参考信息,以帮助进一步理解设计的意图。有时候需要在效果图中专门保留或加入一些特殊的参考线。
无论是打开的还是关闭的盒子，都可以适当地描绘盒盖开启的轨迹，这样就可以根据轨迹确定盒盖打开的位置，以进一步推敲和深入盒子的设计。

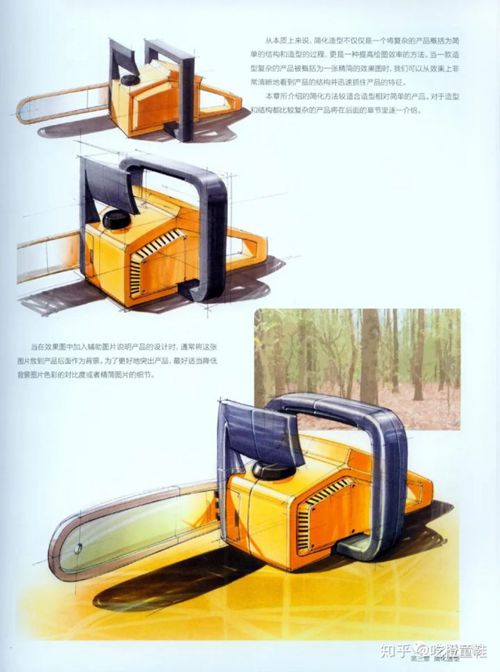

从本质上来说，简化造型不仅仅是一个将复杂的产品概括为简单的结构和造型的过程，更是一种提高绘图效率的方法。当一款造型复杂的产品被概括为一张精简的效果图时，我们可以从效果上非常清晰地看到产品的结构并迅速抓住产品的特征。
本章所介绍的简化方法较适合造型相对简单的产品。对于造型和结构都比较复杂的产品将在后面的章节里逐一介绍。
