(图拉丁)电动牙刷工作原理
电动牙刷刷牙根本就不健康，每天刷好几次牙更是对牙龈的毁灭性打击
我们图钉都用来刷主板

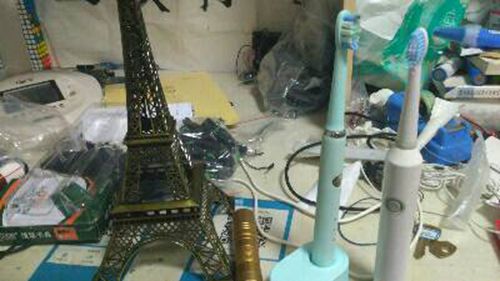

【图拉丁】论269的电动牙刷和19.9包邮的电动牙刷的区别
4585286
其实从电路上讲，除了差了一个无线充电模块和锂电以外，还真没看出来什么 br/我想应该从刷子体积和刷头质量方面入手才能解释这个问题吧
市场上有各种品牌的电动牙刷，其充电装置比较特殊，笔者将电动牙刷分解开，把充电线路介绍给各位电子爱好者。

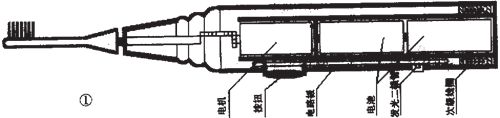

整套牙具有电动牙刷、充电座和几个牙刷头。图#是电动牙刷的内部结构，
它由次级线圈、
印刷电路、

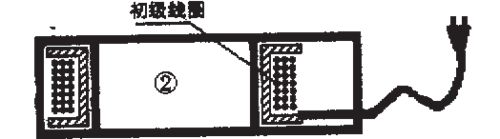

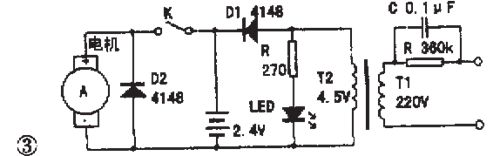

两节5号镍镉电池（或锂电+控制器，通常有线5V充电使用的是4056E，无线充电肯定也有经典廉价可靠的IC）、电机和传动力装置组成，图2是充电座，它由初级线圈、降压电容及电阻组成。电路板上的电子元件全是贴片元件，图(是电路的工作原理图，充电时，将牙刷插入充电座内，并将初级线圈接入市电，牙刷内的线圈是变压器的次级线圈，把电池作为铁心形成一个降压变压器，牙刷内的次级线圈产生的电压一路经电阻（用作充电指示）点亮发光二极管，一路由二极管整流后给电池充电。充足电要8小时，充足电可使用一星期以上。

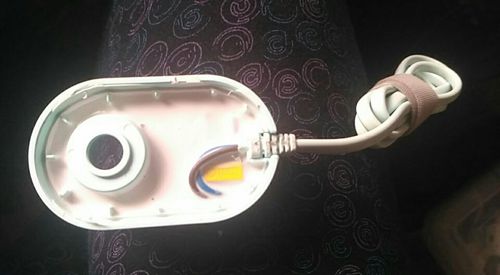

拆开@少女控的牙刷我一看，妈耶，还真是这样
偌大的一个安规电容器露出防水胶封灌装封装，里面有没有逆变我不知道，但是一般来说这种电容不是用来限流就是用来吸收谐波。
具体判断是不是高频也简单，拿示波器探头在充电的牙刷上绕两匝看看波形的频率就行了。
我以为这个值好几百的东西应该不至于穷到连中频无线充电都上不起吧
好歹上面也写了用3.6V锂离子电池的
其实锂离子电池圆柱形钢桶的结构虽然不适用于手机笔记本等追求轻薄的设备，但是对于手电和其他简易电器它显然具有更坚固，耐高温高压（相对）的优点。
电动牙刷用的人比较多，可以真正了解内部原理的比较少。这款电动牙刷是使用了高端的磁芯结构声波式的。

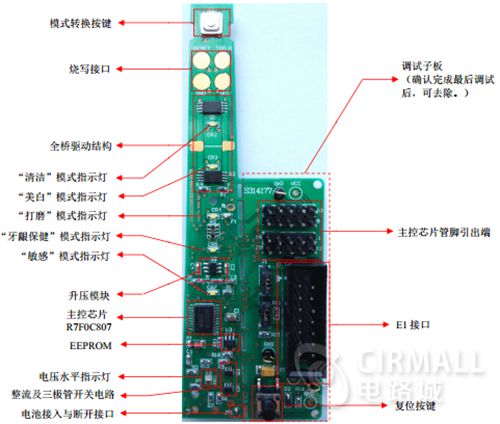

无线充电电动牙刷电路图，各功能结构图：

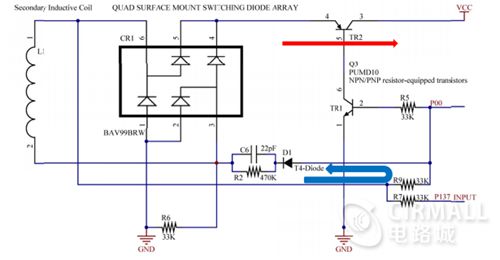

电动牙刷充电控制电路：
充电控制电路主要由电磁感应次级线圈、全桥整流二极管及三极管开关控制电路组成。
不，少女控的牙刷应该还没这么高档。只有三档位的。和我后来19.9的牙刷从驱动逻辑上没有什么区别。
里面显然的是有一个PWM的调速器。能够实现输出高功率，低功率，和间歇高低功率。一般的手机上都有振动电机，我们也可以靠简单的软件控制电机的电压改变其转数从而改变其工作强度。达到调档的目的。整体而言，电动牙刷结构还是非常简单的，就是一振动电机和调速器的事，高级点的还有一个装模作样的无线充电，但是总体而言都是很便宜的电子元件就能搭建的。所以说花300元买的电动牙刷不是买电器，而是买牌子，也许还有刷子
过去的电动牙刷有的电机传动到圆形刷头能直接旋转的，用起来更爽了，牙龈旋转出血
（话说回来，直接一个阻容降压就能实现无线充电岂不美哉，我突然觉得过去的QI都弱爆了 电路复杂效率低下，中频的电磁干扰也不小）
以上
PS:最后我们测得充电底座是高频傻充
