单片机引脚出来的信号电压都是比较小的，有的最大3.3V，有的最大5V等等，总之电压范围很窄，当我们想要控制一些高电压的设备开关时，就需要用到MOS管了。在这之前先来简单复习一下基础知识，就是模电里经常提到的场效应管，场效应管一般分为结型场效应管和绝缘栅型场效应管，而这两种场效应管都有N型和P型两种，N型和P型在内部结构上有区别，因此二者的导通方向不同，但原理是一样的，这里我就拿自己用的类型来举例。

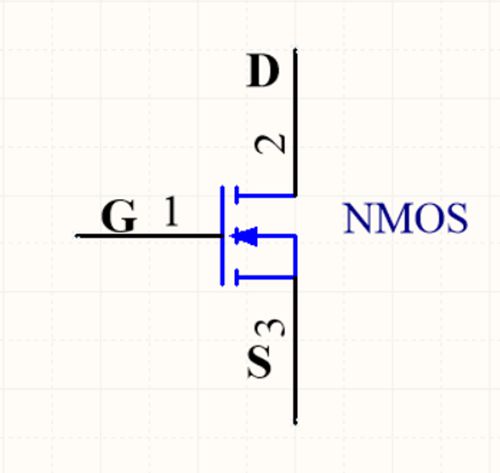

我用的是N型MOS管，是酱婶儿滴

三个管脚，G,D,S分别是栅极，漏极，和源极，基本原理就是给GS之间加一个电压，当这个电压超过MOS管的门限电压时，DS间导通，反之，如果电压小于门限电压，DS为截止状态，利用这个特性实现一个开关功能。我这里讲的比较粗略，其实当年的模电书上讲的远比这个复杂多了，书上说MOS管的工作区域可分为可变电阻区，恒流区，夹断区这么几个区域，还有个击穿区，一大堆的曲线和数学表达，太头大了。

如果我们不搞学术， 只从工程的角度来看，我们需要关注的是这么几点：

（1）门限电压，也就是GS之间的电压门限值，根据这个值我们需要确定在电路中控制MOS管的是个多大电压的信号；

（2）MOS管漏极和源极之间（DS之间）能够允许的最大电压和电流，我们的电路中电压和电流要在这个范围之内；

（3）其它特性，比如工作温度以及MOS管自身发热情况等等，这个需要根据自己的电路实际情况来权衡。

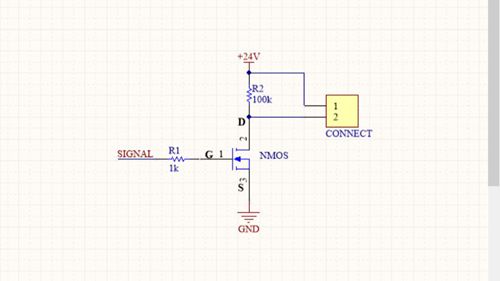

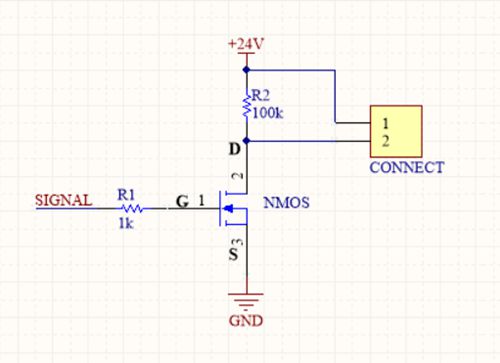

下面是MOS管开关电路，控制的是一个24V的电源开关，我选择的这个MOS管门限电压是2.8V，左侧输入信号是从电路板出来的一路信号用来控制开关，右侧连接器的1和2分别对应设备的正和负极，当输入信号小于门限时，DS不导通，此时，1和2之间没有电压差，当输入信号大于门限时，DS导通，此时，2相当于接地，1接24V电，1与2之间形成24V电压差，大概的实现过程就是这样。

注：我这里选择的N型MOS管，所以通过控制输出端2的接地状态来实现功能，如果选择P型MOS管，大多选择控制输出端的接电状态来实现。
