基础的电表改装 (电表改装与校准实验)

○改装

现已测定，本软件中μA表量程为0-0.2mA，内阻为0.5kΩ，满偏电压为0.5kΩ×0.2mA=0.1V，现对该表进行改装。

一、电压表。

1.原理：串联分压，串大阻、量大压。

2.目的：改装成0-3V、0-15V的双量程电压表。

3.操作：用R₁和R₂与G串联，R₁+G小量程，

∵R₁：0.5kΩ=（3V-0.1V）：0.1V，

∴R₁=14.5kΩ；R₁+R₂+G为大量程，

∵R₂：15kΩ=（15V-3V）：3V，

∴R₂=60kΩ，完成。

电压表

二、电流表。

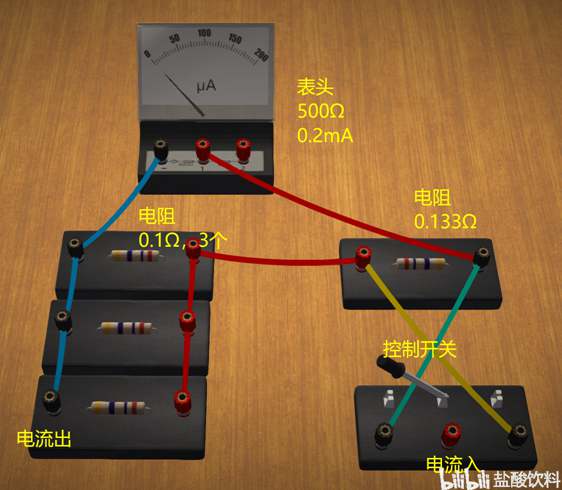

1.原理：并联分流，并小阻、分大流。

2.目的：改装成0-0.6A、0-3A的双量程电流表。

3.操作：略。请读者自行思考。（当时计算的手稿找不到了）

注意：由于并联的电阻实在太小以至于软件精度无法达到，所以我并联了很多电阻，另外由此产生误差暂无解决办法。

电流表

三、欧姆表。

1.原理：R总=U/I。

2.目的：改装成欧姆表。

3.操作：直接上电源即可。

但为了保护电流表G，需要添加电阻R。

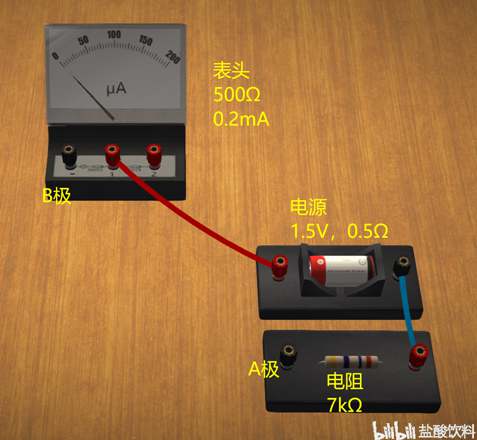

已知电源电动势E=1.5V，内阻r=0.5Ω，电表阻值R₀=0.5kΩ，若待测电阻为0，

则最大电流0.2mA=1.5V/（0.5kΩ+R+0.5Ω），

R≈7kΩ。

欧姆表

○操作

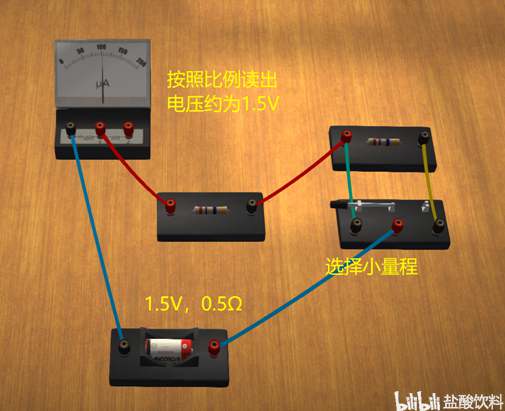

1.正确接入电路（欧姆表需单独接在电阻两端），闭合开关选择量程。

蓝色为负极、绿色为小量程、黄色为大量程。

2.读数。欧姆表需要计算转化成阻值：R测=1.5V/I测 -7.5kΩ（注意单位）。

以电压表做演示

○思考

1.实际中可以把电流表当做无阻、电压表当做断路吗？

2.万用表是什么结构？

3.用外接法（A、L串联后并联V）、内接法（L、V并联后串联A）测量小灯泡电阻，与真实值分别有什么偏差？

4.改装的欧姆表量程太大了（0-∞），如何减小量程以提高精确度？

5.如何制作功率表、电能表？

——————————

作者：盐酸饮料

2019-12-22更新-第1.0版

欢迎来物理实验课找我。
